บทความนี้ใช้บังคับจาก:
CVI FUSION 6.13
INFINITY CLIENT 6.13
INFINITY MODULE --
CORE SERVICES --
DEMETER --
CVI NET WEB --


บทนำ

บทความต่อไปนี้อธิบายวิธีกำหนดค่า ตัวควบคุมเครื่องมือ Desoutter ซีรีส์ CVI3 เพื่อให้สามารถควบคุมโดยสเตชั่น Infinity Client นอกจากนี้ยังครอบคลุมเนื้อหาที่ถูกต้องเพื่อใช้ในกระบวนการ Pivotware ของคุณและการตั้งค่าขั้นสูง ที่พร้อมใช้งานสำหรับการทำงานกับ CVI3


เนื้อหา

1- การกำหนดค่าคอนโทรลเลอร์

2  การกำหนดค่า Fusion

2.1  การกำหนดค่าสินทรัพย์

2.2  การกำหนดค่าขั้นตอน

3  การจัดการคุณสมบัติ


การกำหนดค่าคอนโทรลเลอร์


Desoutter ซีรีส์ CVI3 สามารถควบคุมโดยฝ่ายรวมผสานได้ อย่างไรก็ตาม จำเป็นต้องเปลี่ยนแปลงการกำหนดค่าเล็กน้อยเพื่อกำหนดวิธีการทำงานที่ถูกต้อง


ดูด้านล่างว่าต้องมีการเปลี่ยนแปลงใดบ้างในคอนโทรลเลอร์ CVI3 เพื่อให้ Infinity Client สามารถควบคุมระยะไกลได้


การตั้งค่าเครื่องมือ CVI3 ต่อไปนี้ได้รับการตั้งค่าโดยใช้ CVI Config หากต้องการรับสำเนา โปรดดูลิงก์ดาวน์โหลดที่นี่

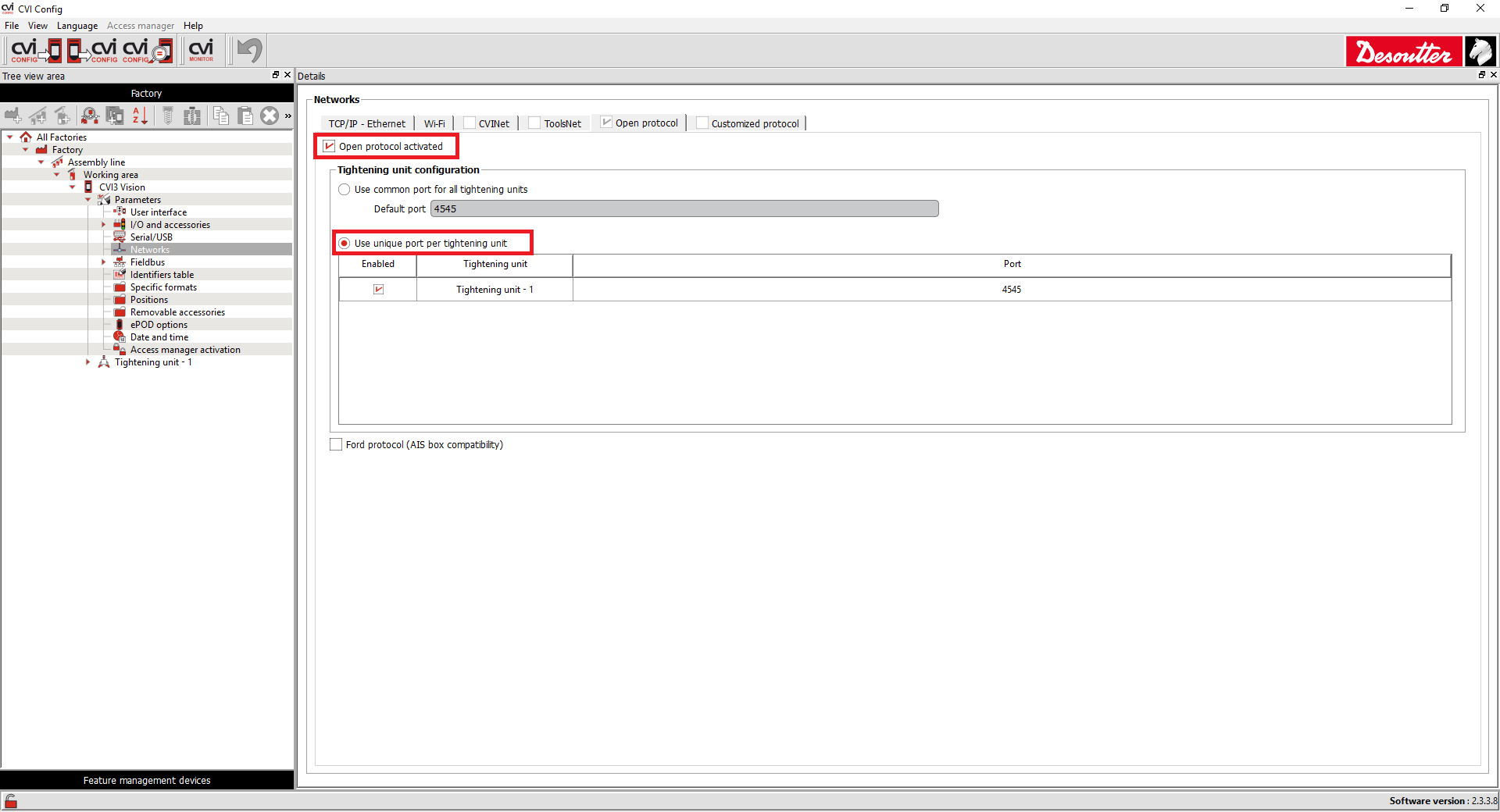

  • ต้องเปิดใช้งาน Open Protocol บนคอนโทรลเลอร์
  • ต้องตั้งค่าพอร์ตแต่ละพอร์ตสำหรับยูนิตกระชับแต่ละยูนิต เพื่อให้ Infinity Client สามารถแยกความแตกต่างระหว่างเครื่องมือต่างๆ ได้


สำหรับยูนิตกระชับที่คุณต้องการใช้:

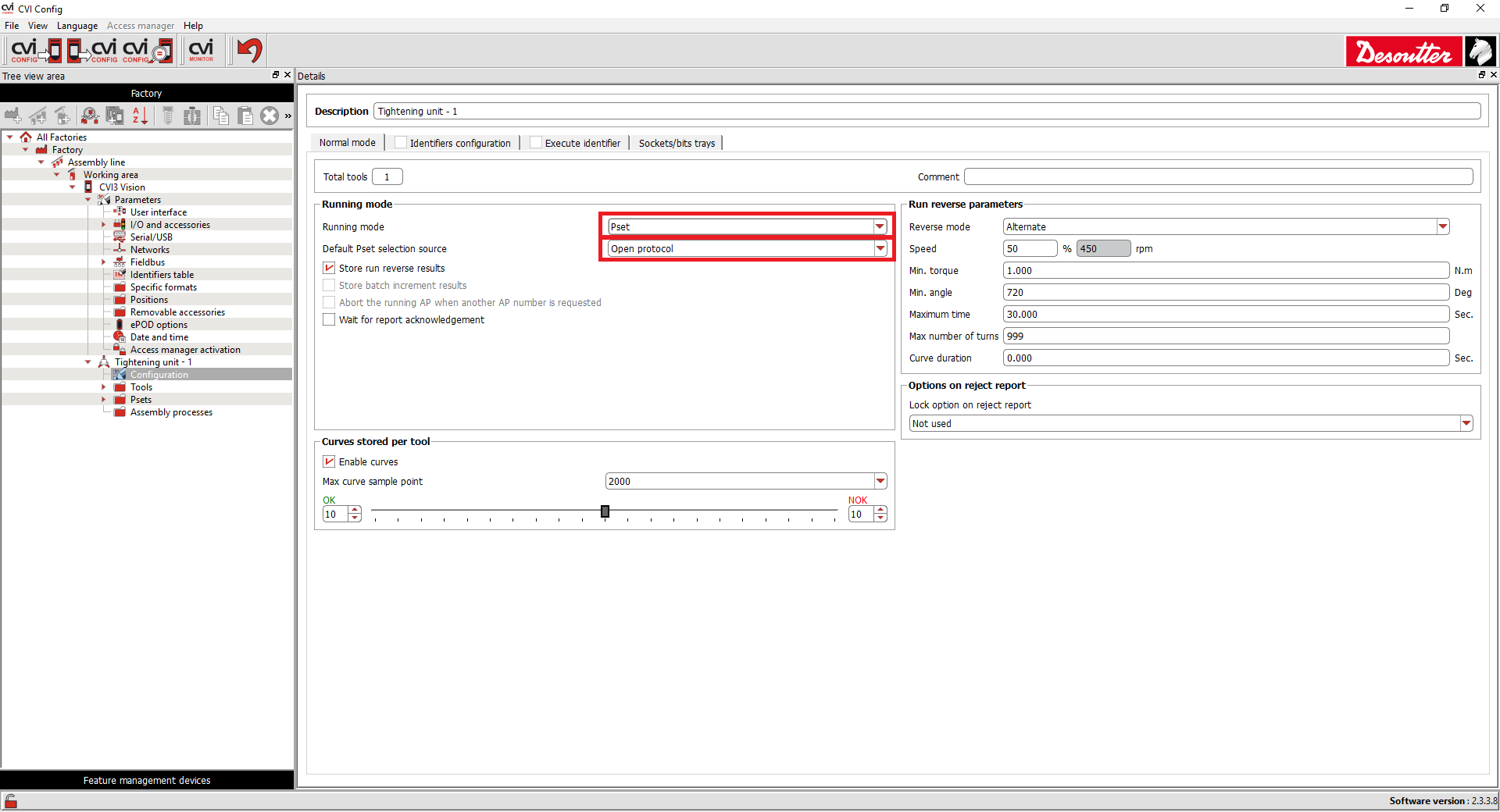

  • ต้องตั้งค่า "โหมดการทำงาน" เป็น Pset
  • ต้องตั้งค่า "แหล่งที่มาของการเลือก Pset เริ่มต้น" เป็น Open Protocol

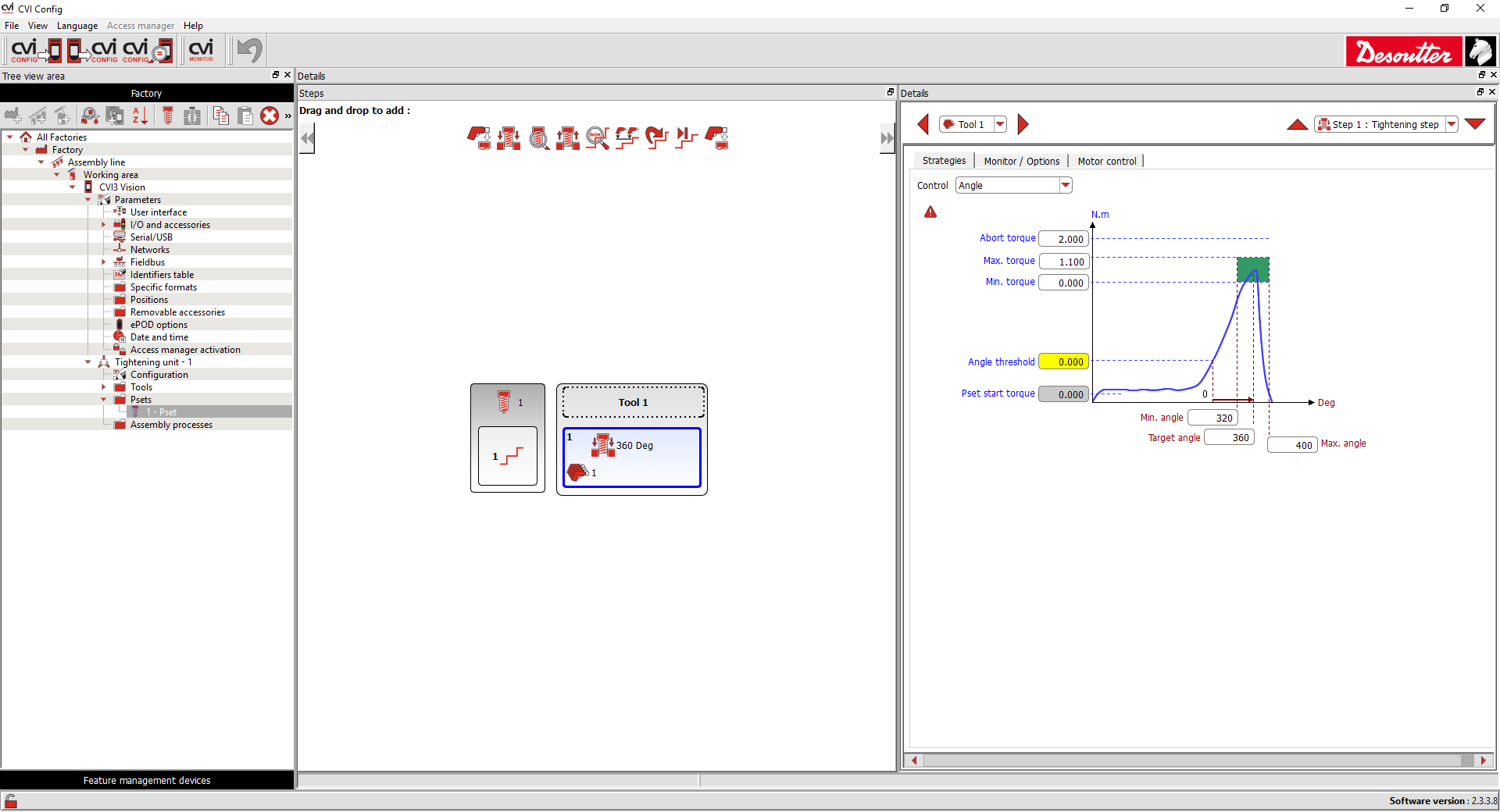

  • ต้องมี Pset อยู่ในหน่วยกระชับเพื่อให้ Infinity Client เลือก


การกำหนดค่า Fusion


การกำหนดค่าสินทรัพย์

การตั้งค่าสินทรัพย์

ในตัวจัดการสินทรัพย์ สร้างสินทรัพย์ใหม่

  • กำหนดชื่อสำหรับสินทรัพย์เครื่องมือของคุณ
  • เลือกคุณสมบัติต่อไปนี้:

- ประเภทสินทรัพย์ = เครื่องมือ

- ผู้ขายสินทรัพย์ = Desoutter

- ประเภทอุปกรณ์ = CVI3

  • กำหนดที่อยู่ IP ของตัวควบคุมเครื่องมือ CVI3 ของคุณ
  • กำหนดพอร์ตที่ใช้สำหรับการสื่อสาร Open Protocol ไปยังและจากยูนิตกระชับของคุณที่กำลังทำการกำหนดค่าอยู่
  • เชื่อมโยงทรัพย์สินของคุณกับสถานี Infinity Client ที่คุณต้องการ

ตัวเลือกอื่นๆ ทั้งหมดภายในคุณสมบัติของสินทรัพย์นั้นเป็นทางเลือก แต่เราขอแนะนำให้กรอกให้มากที่สุด


การตั้งค่าขั้นสูง
  • ส่งตัวระบุ (UID) เมื่อเริ่มต้นขั้นตอน = กำหนดว่า Infinity จะส่ง UID ของวงจรไปยังสินทรัพย์นี้เมื่อเริ่มต้นขั้นตอนเครื่องมือการดำเนินการโดยใช้สินทรัพย์นี้หรือไม่
  • ไม่มีการรับรู้เหตุการณ์ (ไม่มีการตั้งค่าสถานะ Ack) = กำหนดว่าไม่จำเป็นต้องตั้งค่าสถานะ Ack ในการสื่อสาร Open Protocol หรือไม่
  •  รีเซ็ตการเลือก Pset เมื่อสิ้นสุดขั้นตอน = กำหนดว่าควรเลือก Pset 0 ในสินทรัพย์เมื่อสิ้นสุดขั้นตอนเครื่องมือการดำเนินการหรือไม่

สำหรับข้อมูลเกี่ยวกับวิธีการสร้างสินทรัพย์และเชื่อมโยงสินทรัพย์กับสถานี โปรดดูที่นี่


การกำหนดค่าขั้นตอน

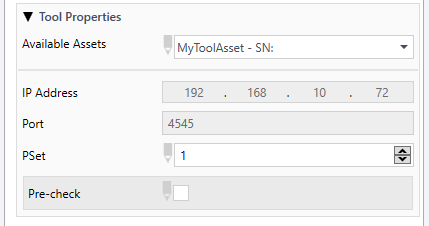

  • คลิกขั้นตอนเครื่องมือการดำเนินการบนสถานีของคุณที่เชื่อมโยง CVI3 เป็นสินทรัพย์ในเครื่อง
  • นำทางไปที่ด้านล่างของคุณสมบัติขั้นตอน ขยายเมนูย่อยคุณสมบัติเครื่องมือ
  • ใน "สินทรัพย์ที่มีอยู่" เลือกสินทรัพย์ CVI3 ของคุณ
  • กำหนด Pset ที่ควรเลือก

สำหรับข้อมูลเกี่ยวกับวิธีที่ Action Tool ของคุณแสดงและทำงานบน Infinity Client โปรดดูที่นี่


การจัดการคุณสมบัติ


ตั้งแต่เวอร์ชัน 7.0 เป็นต้นไป คุณสมบัติต่างๆ ภายในซอฟต์แวร์ Pivotware จะต้องเปิดใช้งานทีละรายการ สำหรับข้อมูลเพิ่มเติมเกี่ยวกับการจัดการคุณลักษณะ ดูที่นี่

จำเป็นต้องมีฟีเจอร์ Infinity Base เสมอเพื่อให้แอปพลิเคชัน Infinity Client ทำงาน คุณสมบัติอื่นๆ ที่ระบุไว้จะต้องเปิดใช้งานเพิ่มเติมเพื่อใช้ฟังก์ชันที่อธิบายไว้ในบทความนี้:

Infinity Baseเครื่องมือมาตรฐาน
