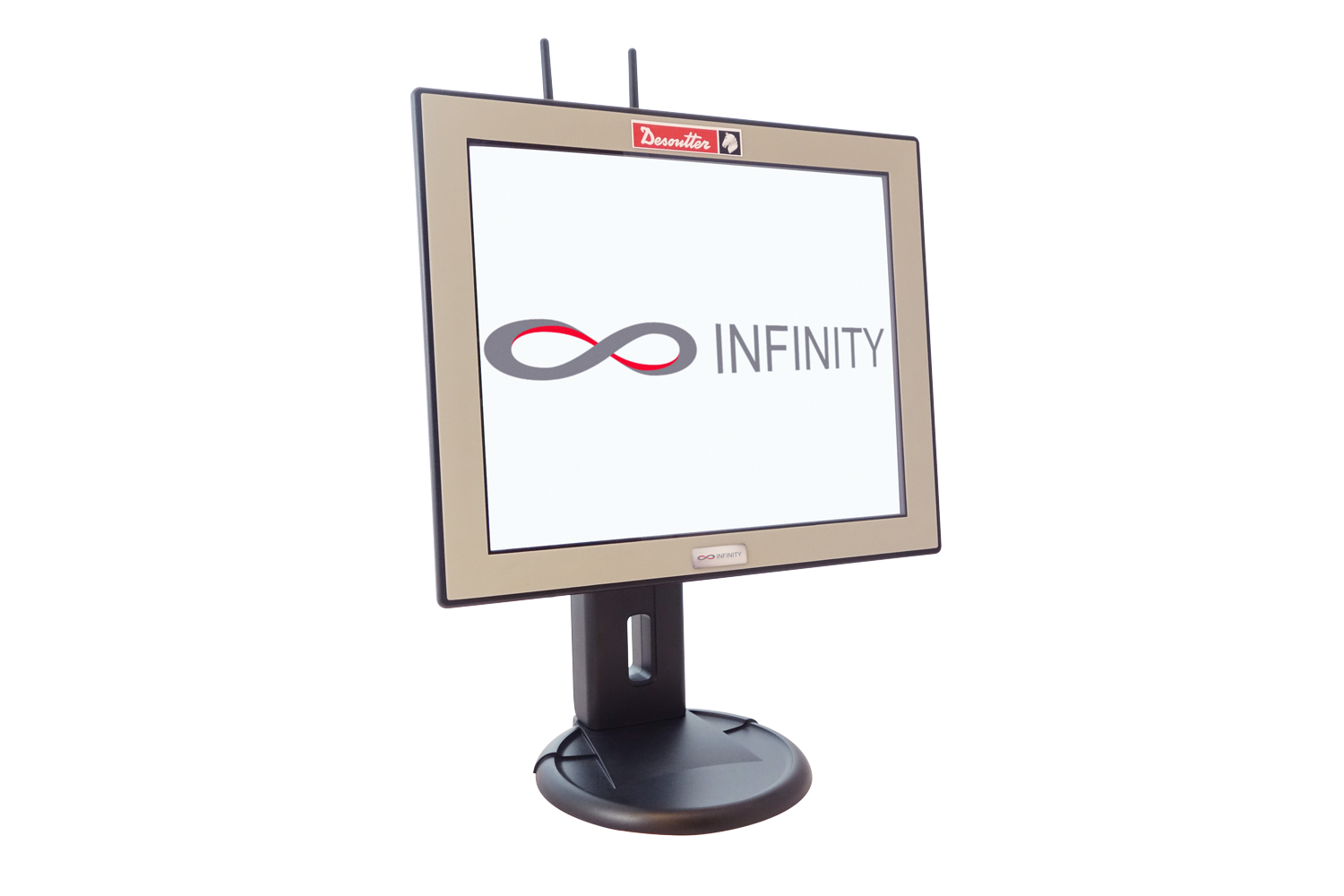

ในการสื่อสารระหว่าง Infinity Client และแขนกำหนดตำแหน่ง Desoutter จำเป็นต้องมีฮาร์ดแวร์ดังต่อไปนี้:

หมายเหตุ: นอกจากนี้ยังสามารถใช้ PPC Infinity 17" Client (615 932 7320) แทนได้ หากมีการติดตั้งวัสดุเพิ่มเติม หากต้องการข้อมูลเพิ่มเติม โปรดดูที่การเปิดใช้งานการกำหนดตำแหน่งใน Windows 7 Infinity Client

INFINITY Panel PC ที่ผลิตโดยใช้ระบบปฏิบัติการ Windows Embedded 7 เข้ากันไม่ได้กับสินทรัพย์แขนกำหนดตำแหน่ง Desoutter ตามค่าเริ่มต้น เนื่องจากไม่มีไดรเวอร์ที่ติดตั้งไว้ล่วงหน้าในภาพรวมระบบ

อุปกรณ์เหล่านี้สามารถติดตั้งไดรเวอร์ที่จำเป็นด้วยตนเองเพื่อให้การกำหนดตำแหน่งทำงานได้

คุณสามารถกำหนดระบบปฏิบัติการของอุปกรณ์ Infinity Client ได้โดยการตรวจสอบหมายเลขชิ้นส่วน Desoutter ดังที่แสดงด้านล่าง

หากไม่สามารถตรวจสอบหมายเลขชิ้นส่วน Desoutter ของอุปกรณ์ได้ ก็สามารถตรวจสอบด้วยสายตาโดยการตรวจสอบระบบปฏิบัติการที่ติดตั้งไว้ได้เช่นกัน โดยทำตามคำแนะนำด้านล่าง:

1.  บน INFINITY Panel PC ให้ปิดแอปพลิเคชัน INFINITY เพื่อให้สามารถมองเห็น Windows Desktop ได้
2.  ใช้ปุ่ม Windows บนแป้นพิมพ์ที่เชื่อมต่อหรือใช้หน้าจอสัมผัสเพื่อเข้าถึงเมนูเริ่มต้นที่ด้านล่างของหน้าจอ ขึ้นอยู่กับรูปลักษณ์ของระบบปฏิบัติการ คุณสามารถระบุว่าคุณกำลังใช้ระบบปฏิบัติการใดที่ INFINITY Panel PC ใช้อยู่ได้

Windows 10

ไดรเวอร์สำหรับสินทรัพย์แขนกำหนดตำแหน่ง Desoutter ได้รับการติดตั้งไว้ล่วงหน้าแล้ว คุณไม่จำเป็นต้องติดตั้งวัสดุเพิ่มเติมใดๆ

Windows 7

ไดรเวอร์สำหรับสินทรัพย์แขนกำหนดตำแหน่ง Desoutter ไม่ได้รับการติดตั้งไว้ล่วงหน้า คุณจำเป็นต้องติดตั้งวัสดุเพิ่มเติมใดๆ

1.3- การติดตั้งวัสดุเพิ่มเติม

1. ดาวน์โหลดวัสดุเพิ่มเติม

หากต้องการรับลิงก์ดาวน์โหลดสำหรับวัสดุเพิ่มเติม โปรดติดต่อฝ่ายสนับสนุน

1. ดับเบิลคลิก the Windows Update - windows6.1-kb4012215-x86.msu

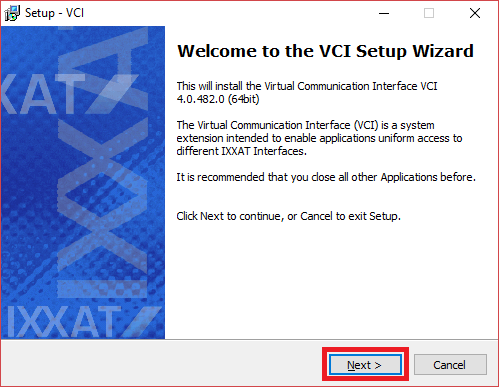

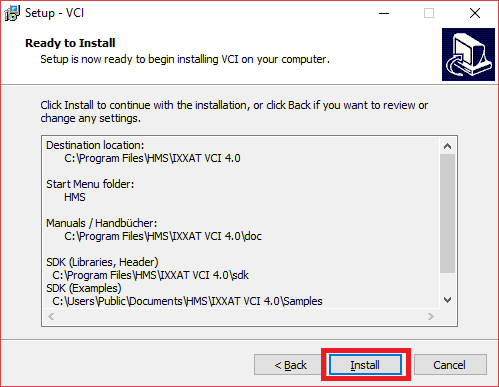

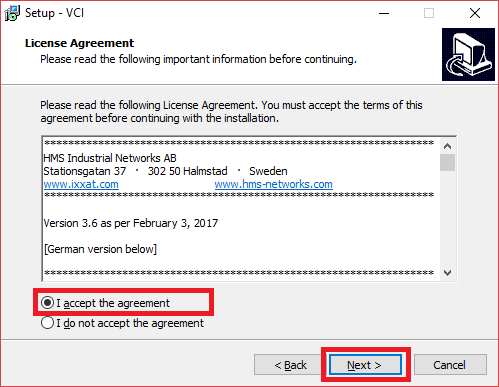

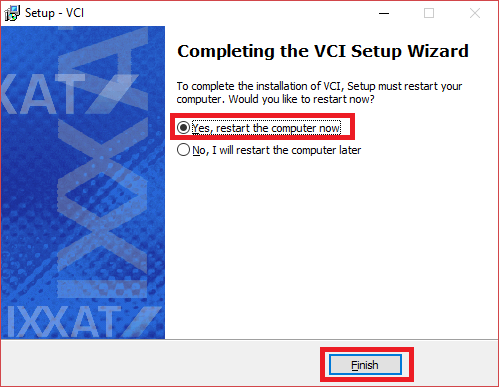

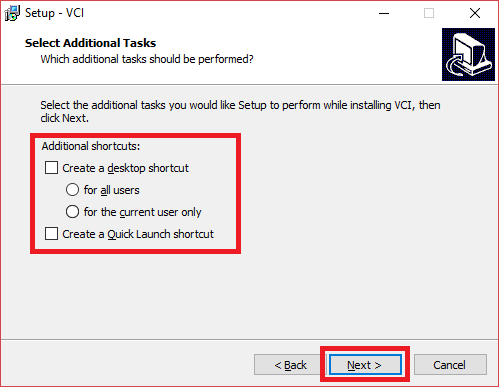

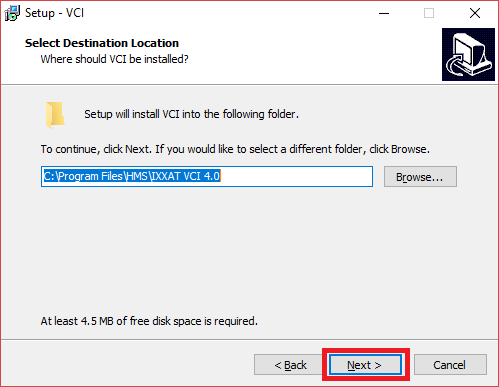

2. ติดตั้งไดรเวอร์ชุดระบุตำแหน่ง - vci-4_0_482_0.exe - โดยการดับเบิลคลิกและเรียกใช้ผ่านตัวช่วยสร้างตามด้านล่าง:

คลิกที่ภาพเพื่อทำตามขั้นตอนที่จำเป็นในการติดตั้งไดร์เวอร์

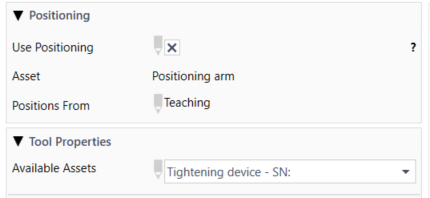

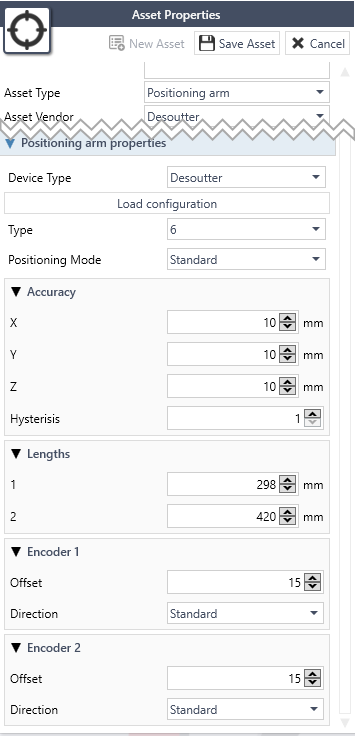

'โหมดการกำหนดตำแหน่ง' สามารถตั้งค่าได้ในการกำหนดค่าสินทรัพย์ภายในคุณสมบัติของแขนกำหนดตำแหน่ง โดยมีสองโหมดด้วยกัน:

• มาตรฐาน: ตำแหน่งการขันเป็นพิกัดคงที่เท่ากันทุกวงรอบ โหมดนี้ใช้เมื่อการขันแน่นที่ดำเนินการอยู่อยู่ในตำแหน่งเดียวกันเสมอ นี่คือตัวอย่างของตำแหน่งที่อนุญาตให้ขันให้แน่น:

• X/Y สัมพัทธ์: ตำแหน่งการขันที่ต้องทำให้เสร็จสิ้นในกระบวนการไม่ทำให้เกิดการเปลี่ยนแปลงทางกายภาพ แต่ตำแหน่งของผลิตภัณฑ์ทางกายภาพจะไม่ได้รับการแก้ไข การขันครั้งที่ 1 จะเหมือนเดิมเสมอ และใช้ตำแหน่งเพื่อกำหนดตำแหน่งชดเชยสำหรับการขันที่เหลือทั้งหมด โหมดการกำหนดตำแหน่งนี้ใช้ได้กับแกน X และ Y เท่านั้น ไม่อนุญาตให้หมุนบนแกน Z นี่คือตัวอย่างของตำแหน่งที่อนุญาตให้ขันให้แน่น:

• การขัน X&Y+ Z แบบสัมพัทธ์: การขันครั้งที่ 1 ไม่ได้ถูกควบคุม และใช้ตำแหน่งเพื่อกำหนดตำแหน่งชดเชยสำหรับการขันอื่นๆ ที่เหลือทั้งหมด การควบคุมการกำหนดตำแหน่งของการขันครั้งที่สองเกี่ยวข้องกับการใช้ระยะห่างตามทฤษฎีระหว่างตำแหน่ง 1 และ 2 จำเป็นอย่างยิ่งที่จะต้องสร้างออฟเซ็ตเชิงมุมเพื่อคำนวณตำแหน่งที่ตามมาทั้งหมดอย่างแม่นยำ นี่คือตัวอย่างของตำแหน่งที่อนุญาตให้ขันให้แน่น:

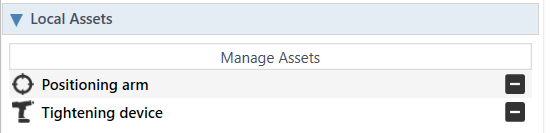

เมื่อการกำหนดค่าด้วยแขนกำหนดตำแหน่งถูกนำไปใช้กับสเตชัน Infinity แล้ว ปุ่ม 'การสอนตำแหน่ง' จะพร้อมใช้งานในตัวเลือกระบบ Infinity Client จำเป็นต้องสอน Infinity Client ถึงตำแหน่งที่คาดหวังของการขันทั้งหมดภายในการกำหนดค่าซึ่งมีการกำหนดแขนกำหนดตำแหน่ง เพื่อให้แน่ใจว่าเครื่องมือที่เชื่อมต่อถูกเปิดใช้งานและปิดใช้งานตามนั้น

หากต้องการสอน Infinity Client ถึงตำแหน่งการขันที่คาดหวังภายในการกำหนดค่า ให้ทำตามคำแนะนำด้านล่าง:

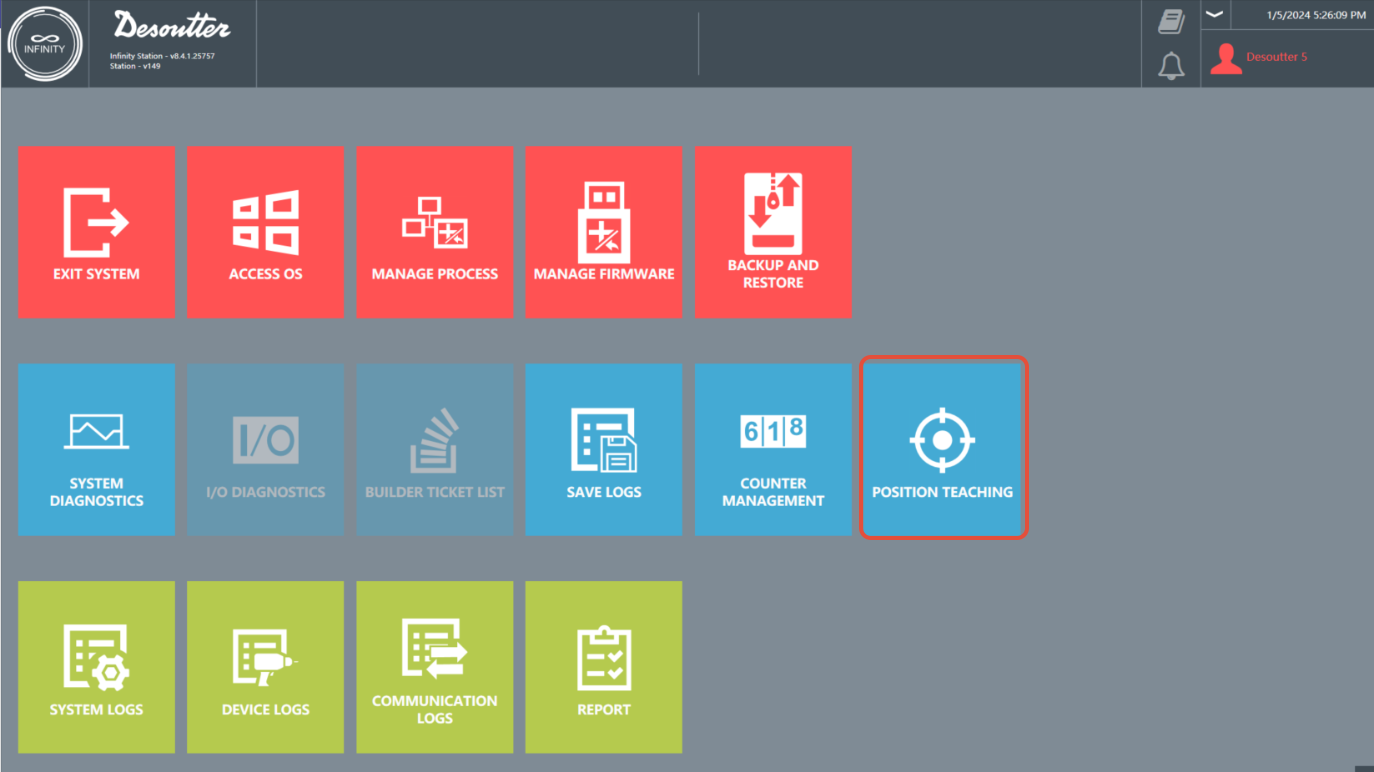

ไปที่ตัวเลือกระบบ เลือก 'การสอนการกำหนดตำแหน่ง’

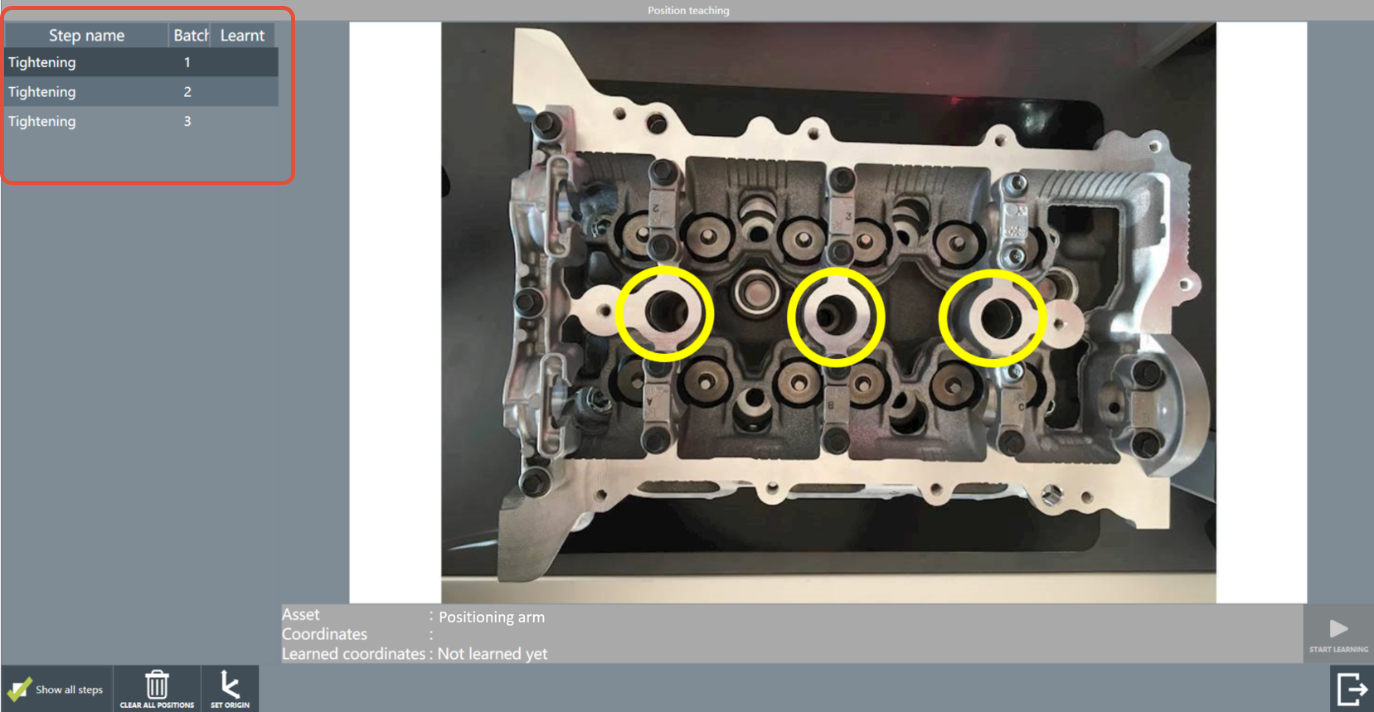

การขันให้แน่นโดยใช้การกำหนดตำแหน่งในกระบวนการของคุณจะแสดงรายการไว้ทางด้านซ้ายมือ

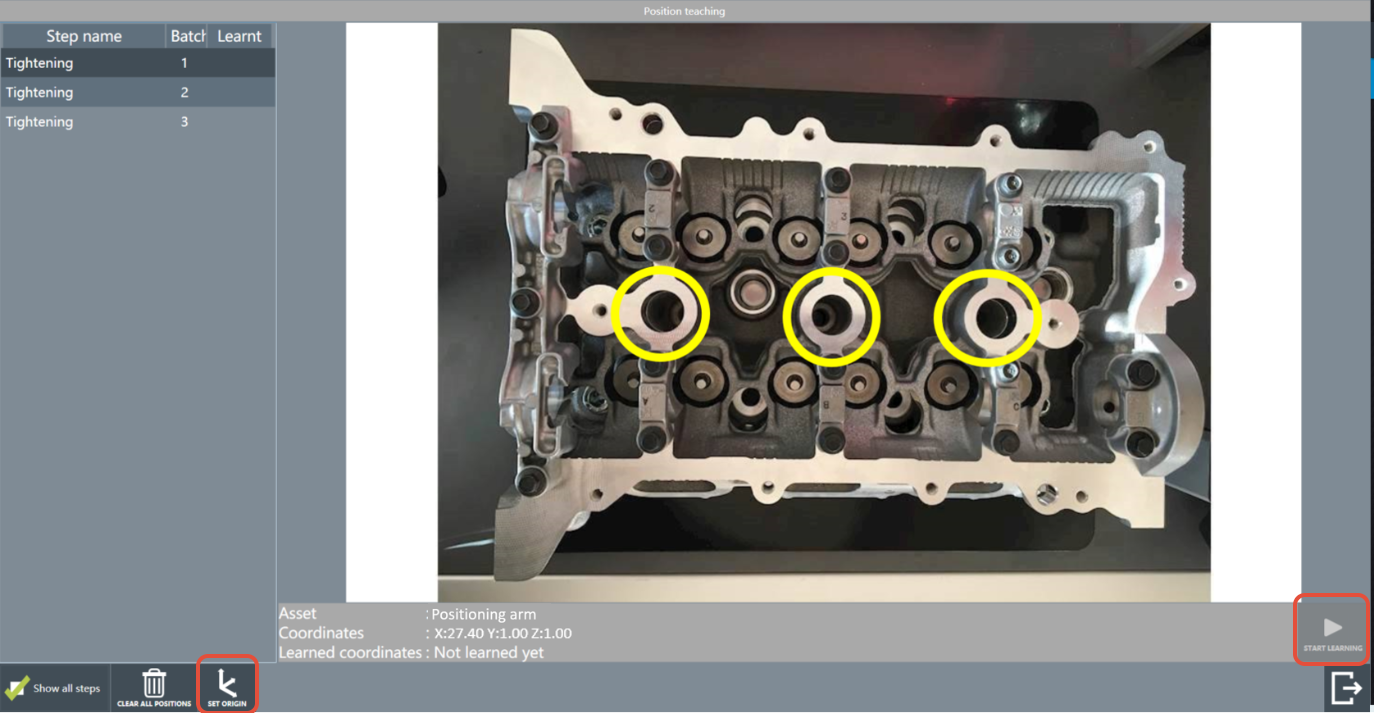

วางแขนของคุณในตำแหน่งที่เป็นกลาง/พักและเลือก “ตั้งค่าต้นกำเนิด” ฟังก์ชันนี้ทำให้สามารถรีเซ็ตจุดเริ่มต้นพิกัดของแขนกำหนดตำแหน่งได้ จะต้องดำเนินการนี้เฉพาะในระหว่างการว่าจ้างและในตำแหน่งที่จอดเท่านั้น เลือกตำแหน่งการขันที่คุณต้องการให้ Infinity อยู่ในตำแหน่งการขัน หากคุณได้เพิ่มฮอตสปอตในการขันที่เลือกไว้ จะมีการใช้เพื่อเน้นว่ากำลังเลือกการขันแบบใด เลือก 'เริ่มการเรียนรู้’

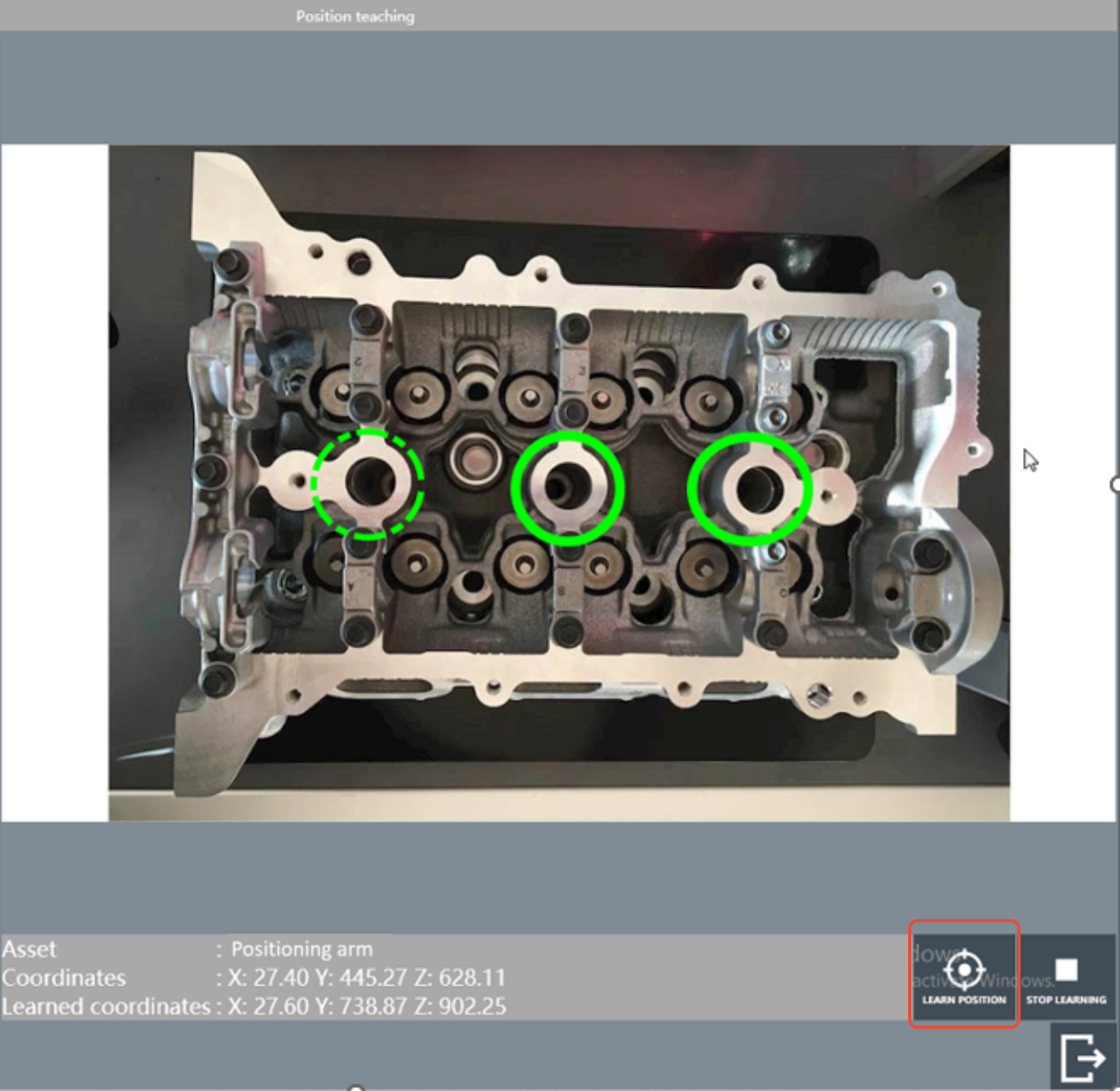

เลื่อนแขนกำหนดตำแหน่งและเครื่องมือไปยังตำแหน่งที่ต้องการสำหรับการขันที่เลือกไว้ราวกับว่าไม่ได้ขันโบลต์ให้แน่น เมื่ออยู่ในตำแหน่งที่ต้องการ ให้เลือก 'เรียนรู้ตำแหน่ง’

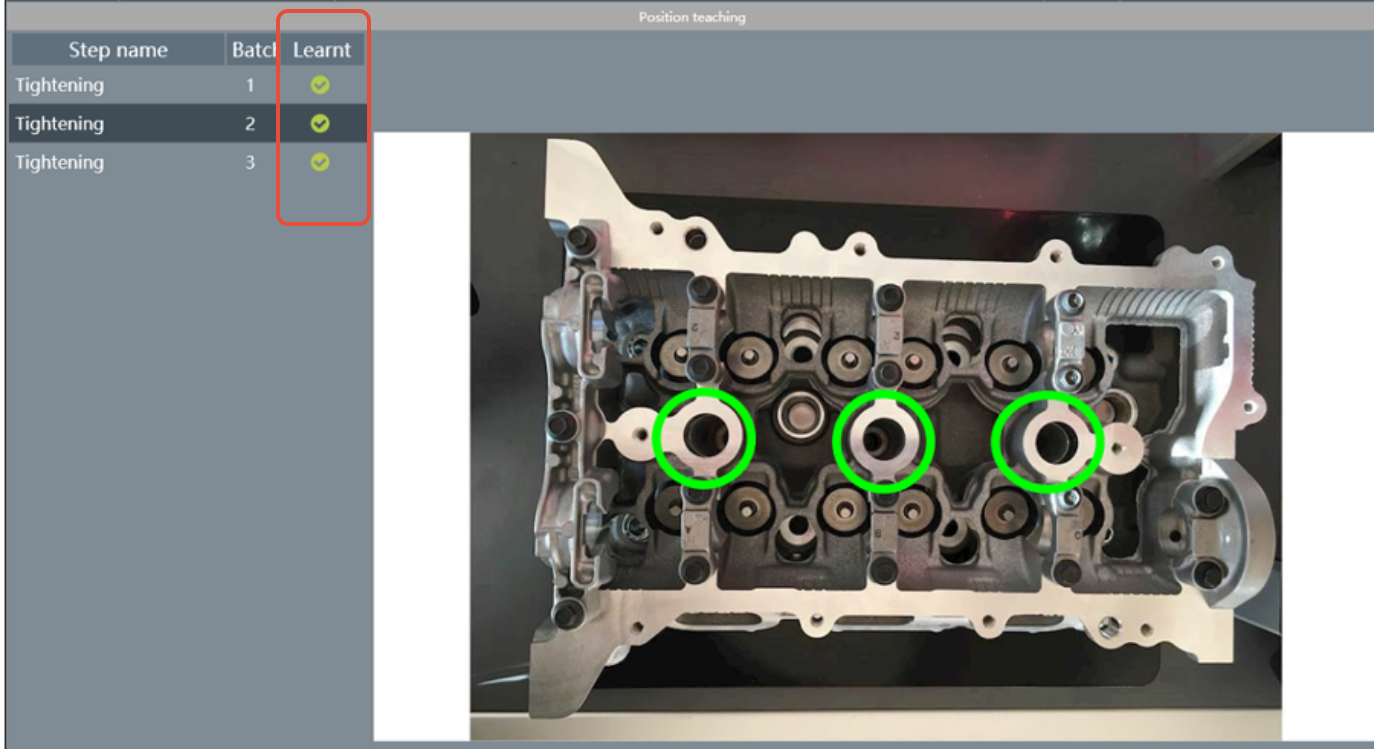

หลังจากเรียนรู้ตำแหน่ง: - เครื่องหมายถูกจะปรากฏถัดจากขั้นตอนในเมนูด้านซ้ายมือในคอลัมน์ 'เรียนรู้’ - ฮอตสปอตจะเปลี่ยนเป็นสีเขียวหากมีการใช้งานบนหน้าจอ - การขันครั้งถัดไปโดยใช้การกำหนดตำแหน่งจะถูกเลือกโดยอัตโนมัติ โดยไม่จำเป็นต้องคลิกการขันครั้งถัดไปหรือคลิก 'เริ่มการเรียนรู้' เป็นครั้งที่สอง

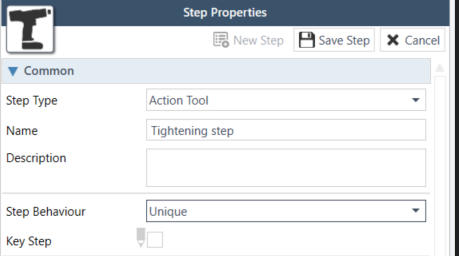

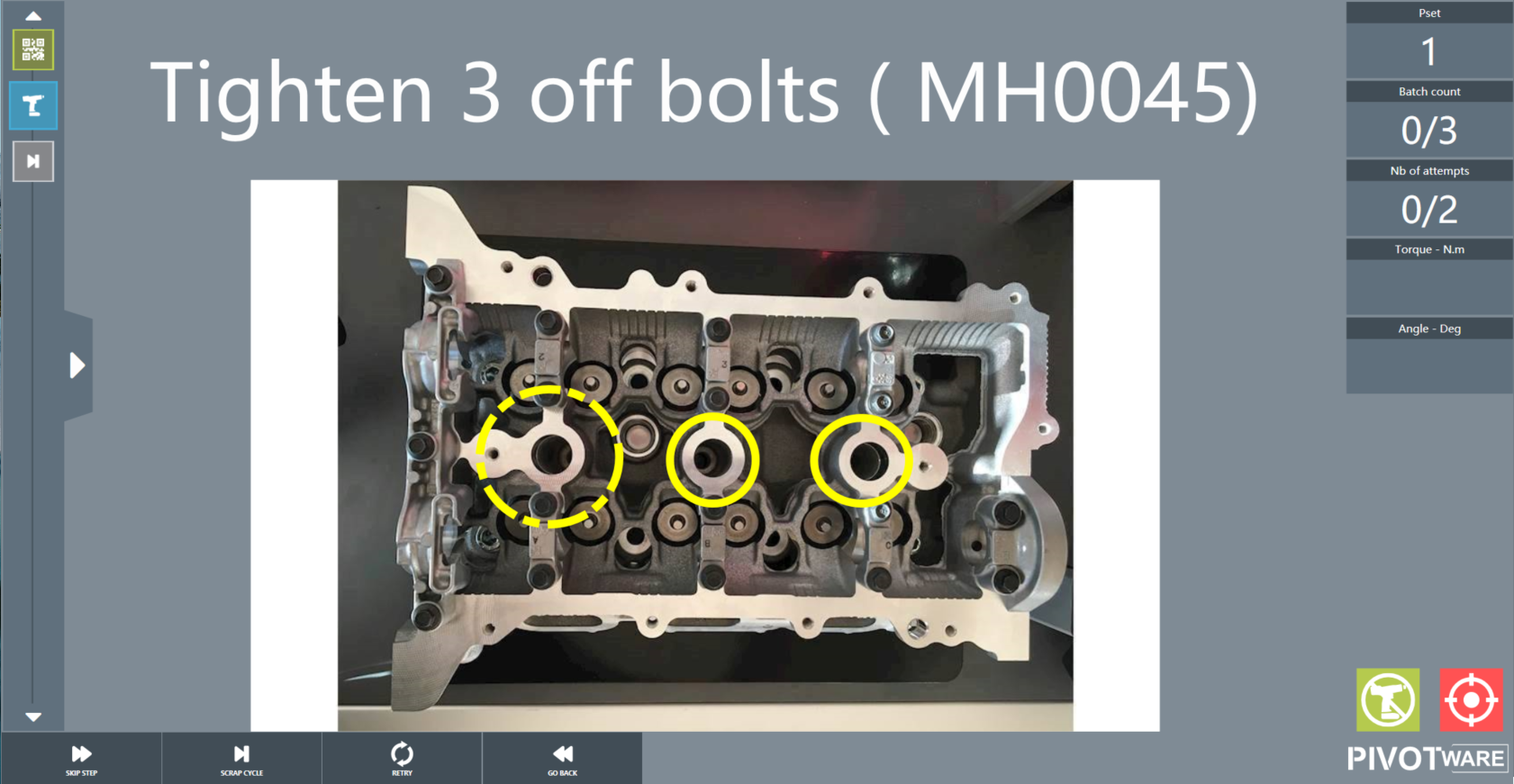

เมื่อขั้นตอน Action Tool เริ่มทำงานภายในกระบวนการ Infinity ซึ่งได้รับการกำหนดค่าให้ใช้การกำหนดตำแหน่ง เครื่องมือที่ใช้งานอยู่จะไม่เปิดใช้งานจนกว่าจะอยู่ในตำแหน่งที่ถูกต้องสำหรับการขันในปัจจุบัน

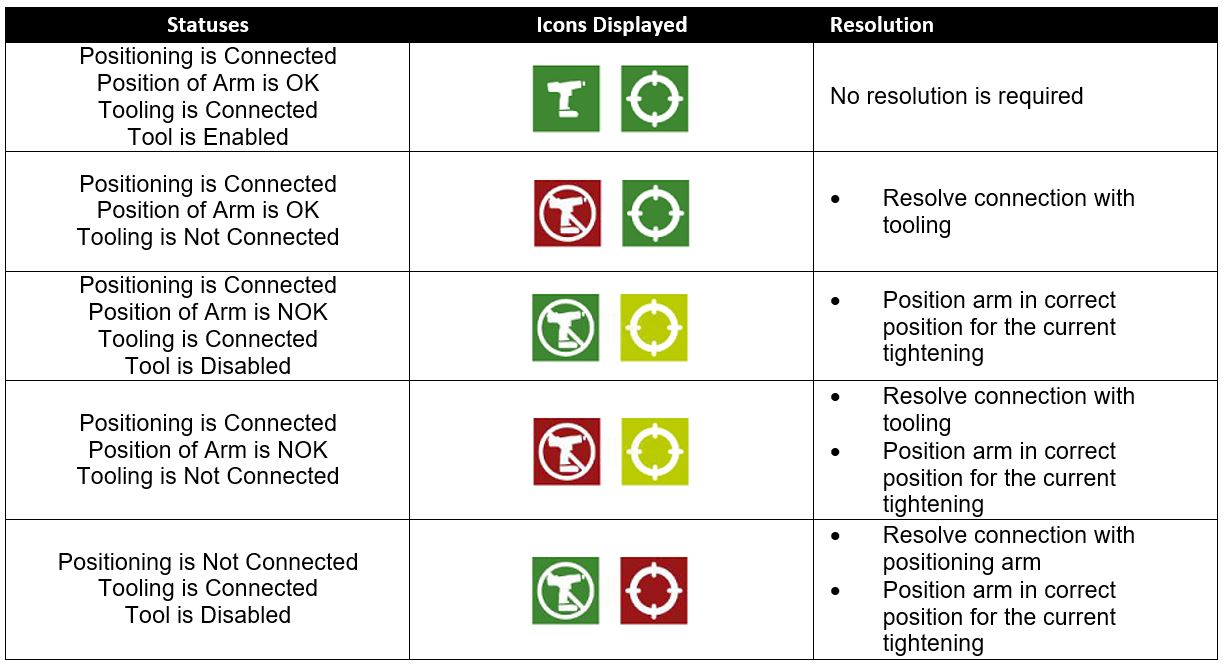

ขั้นตอนของเครื่องมือการดำเนินการที่ใช้การกำหนดตำแหน่งจะมีลักษณะเหมือนกับขั้นตอนของเครื่องมือการดำเนินการโดยไม่มีการกำหนดตำแหน่ง ยกเว้นไอคอนที่เพิ่มไว้เพียงไอคอนเดียว ไอคอนมีหกสถานะดังต่อไปนี้:
