บทความนี้ใช้บังคับจาก:
CVI FUSION 6.XX
INFINITY CLIENT 6.XX
INFINITY MODULE 6.XX
CORE SERVICES 6.XX
DEMETER --
CVI NET WEB --


บทนำ

คำแนะนำต่อไปนี้ได้รับการออกแบบมาเพื่ออธิบายวิธีสร้างโปรเจ็กต์ใน CVI Fusion อย่างต่อเนื่องและมีประสิทธิภาพ นอกจากนี้เรายังอธิบายวัตถุประสงค์ของแต่ละเมนูและวิธีการเชื่อมโยงโปรเจ็กต์ของคุณเข้าด้วยกันเพื่อแบ่งปันทรัพยากรที่สร้างขึ้นระหว่างหลายโปรเจ็กต์


เนื้อหา

1  สถาปัตยกรรมโปรเจ็กต์

1.1  เมนูสิ่งอำนวยความสะดวก

1.2  ขั้นตอนการทำงาน

2  การเชื่อมโยงโปรเจ็กต์


สถาปัตยกรรมโปรเจ็กต์


สิ่งสำคัญที่ควรทราบคือสถาปัตยกรรมของแพลตฟอร์มซอฟต์แวร์ Pivotware และสถาปัตยกรรมของโปรเจ็กต์เป็นสองสิ่งที่แตกต่างกัน เมื่อสร้างโปรเจ็กต์ใน CVI Fusion เราสามารถจัดหมวดหมู่แต่ละกลุ่มจากสามกลุ่มที่แตกต่างกันได้

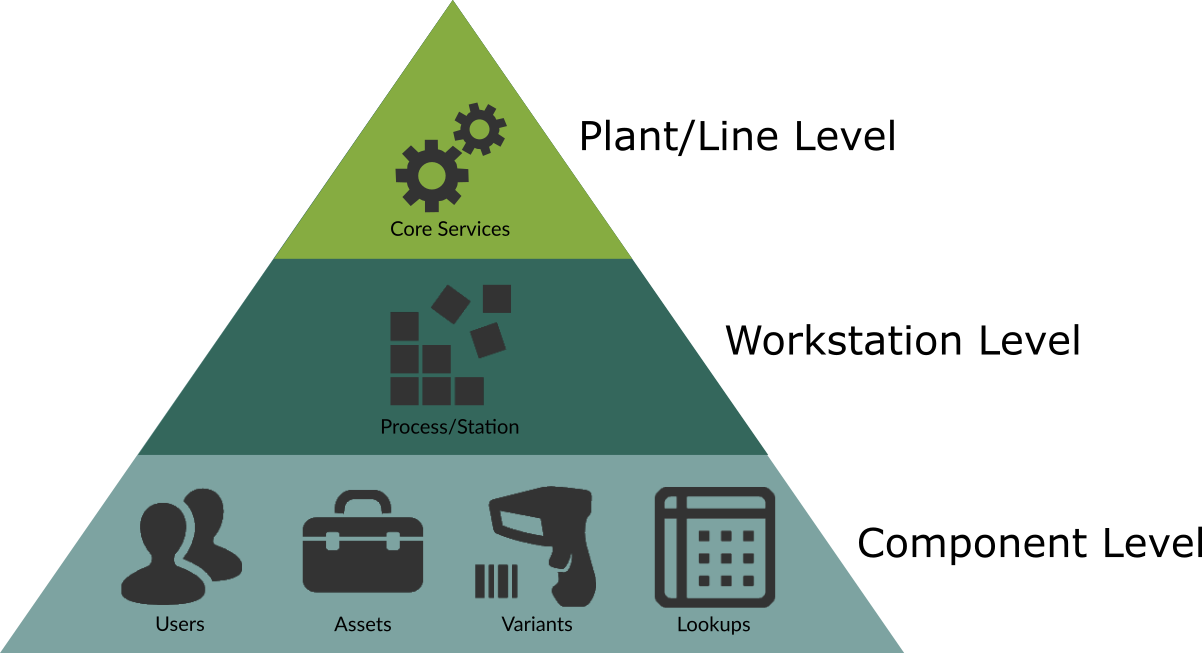

แต่ละโปรเจ็กต์ประกอบด้วยข้อมูลที่เป็นประโยชน์ที่แตกต่างกันซึ่งจำเป็นสำหรับวัตถุประสงค์ที่แตกต่างกัน ดังที่คุณเห็นข้างต้น โปรเจ็กต์เหล่านี้ใน CVI Fusion ยังสร้างลำดับชั้นด้วย:

  • ระดับโรงงาน/สายการผลิต = โปรเจ็กต์บริการที่ต้องการข้อมูลเกี่ยวกับเวิร์กสเตชัน เช่น ที่อยู่ IP เพื่อให้บริการที่เกี่ยวข้องสามารถดึงข้อมูลการตรวจสอบย้อนกลับและจัดเก็บไว้ในฐานข้อมูลส่วนกลาง
  • ระดับเวิร์กสเตชัน = โปรเจ็กต์กระบวนการ/สเตชันที่ควบคุมกระบวนการผลิต สิ่งเหล่านี้มักต้องการข้อมูลเกี่ยวกับองค์ประกอบการผลิต เช่น ชุดเครื่องมือ ข้อมูลการสร้าง และข้อมูลผู้ใช้ เพื่อให้ผู้ปฏิบัติงานสามารถสร้างชิ้นส่วนได้อย่างมีประสิทธิภาพ
  • ระดับส่วนประกอบ = โปรเจ็กต์อื่นๆ ที่มีข้อมูลดิบที่จำเป็นสำหรับโปรเจ็กต์เวิร์กสเตชัน


เหตุผลของลำดับชั้นนี้ก็คือเพื่อให้มีระบบโมดูลาร์ที่สามารถแชร์ข้อมูลระหว่างโปรเจ็กต์ระดับเวิร์กสเตชันหลายโปรเจ็กต์ได้ ตัวอย่างเช่น คุณอาจมีโปรเจ็กต์ที่มีกระบวนการหลายโปรเจ็กต์เพื่อให้จัดการสายการประกอบหลายสายได้ง่ายขึ้น แต่คุณอาจใช้โปรเจ็กต์ผู้ใช้เดียวกันทั้งหมดเพื่อความสะดวกในการจัดการ


เมนูสิ่งอำนวยความสะดวก

แต่จริงๆ แล้วแต่ละโปรเจ็กต์มีอะไรอยู่ข้างในกันแน่ และฉันจะกำหนดค่ามันได้ที่ไหน?


เมนูสิ่งอำนวยความสะดวกแต่ละเมนูใช้เพื่อสร้างโปรเจ็กต์ที่แตกต่างกัน และคุณสมบัติภายในทำให้ผู้ใช้ CVI Fusion สามารถสร้างสิ่งที่จำเป็นสำหรับการผลิตของตนได้

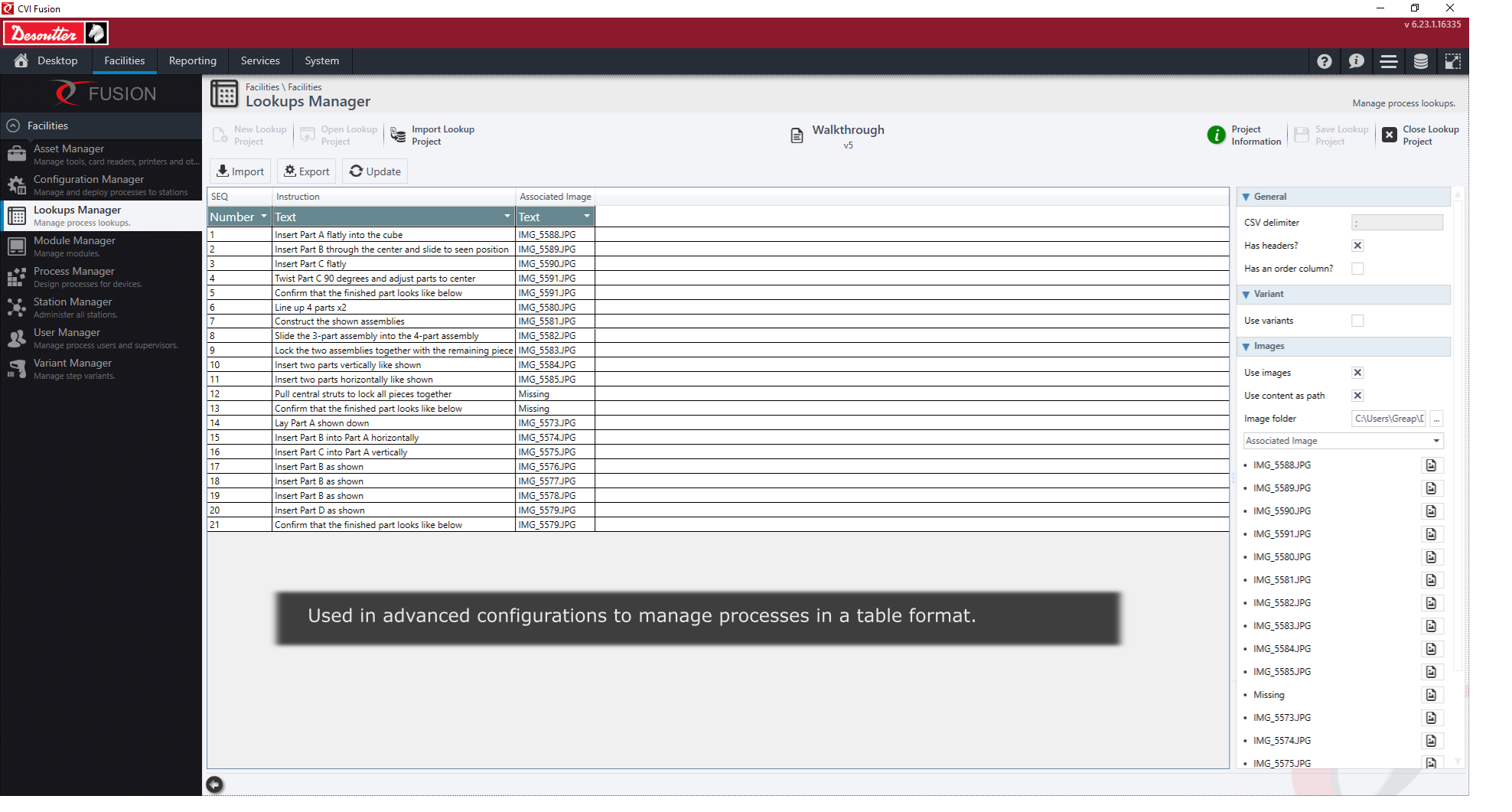

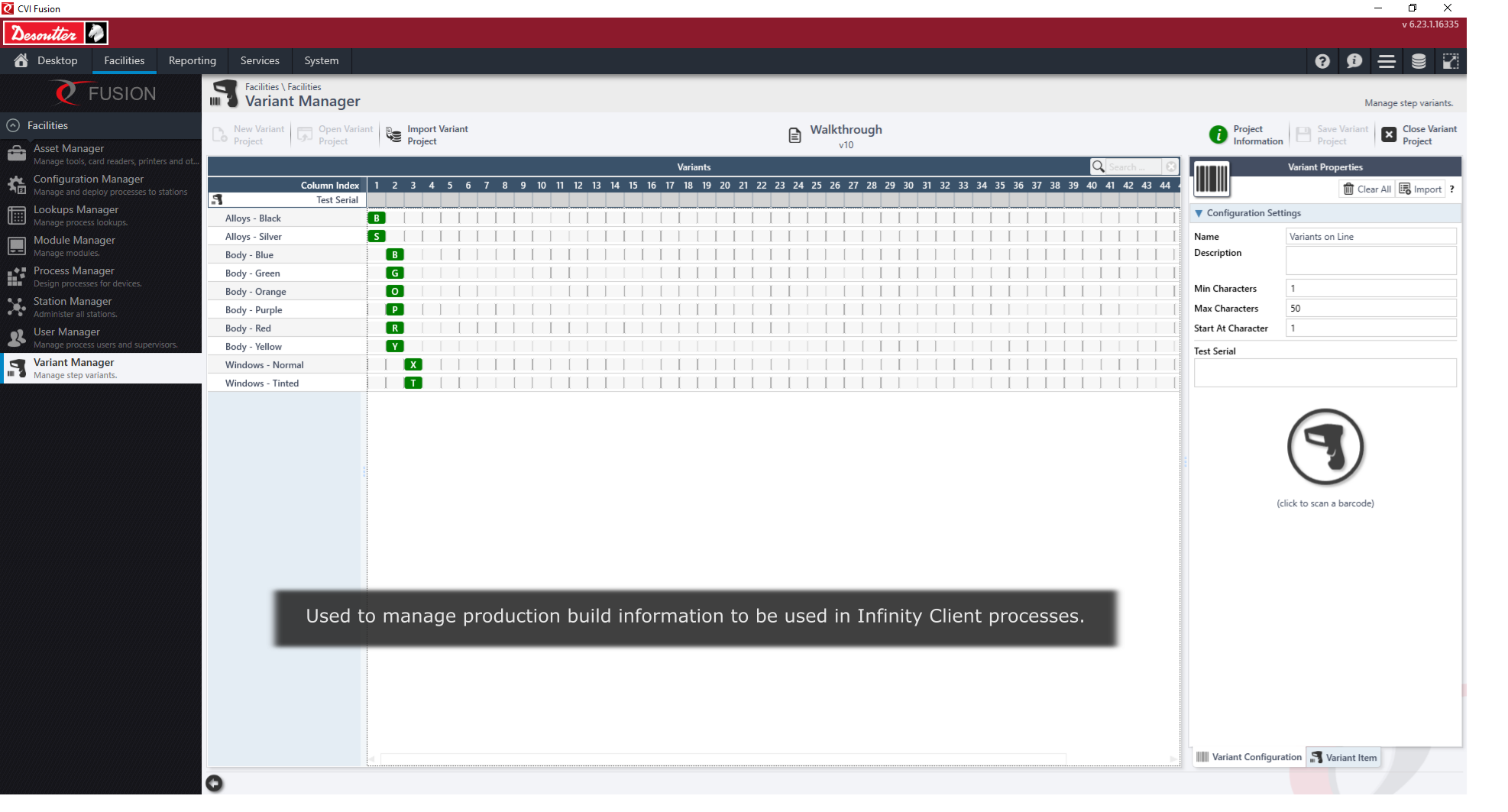

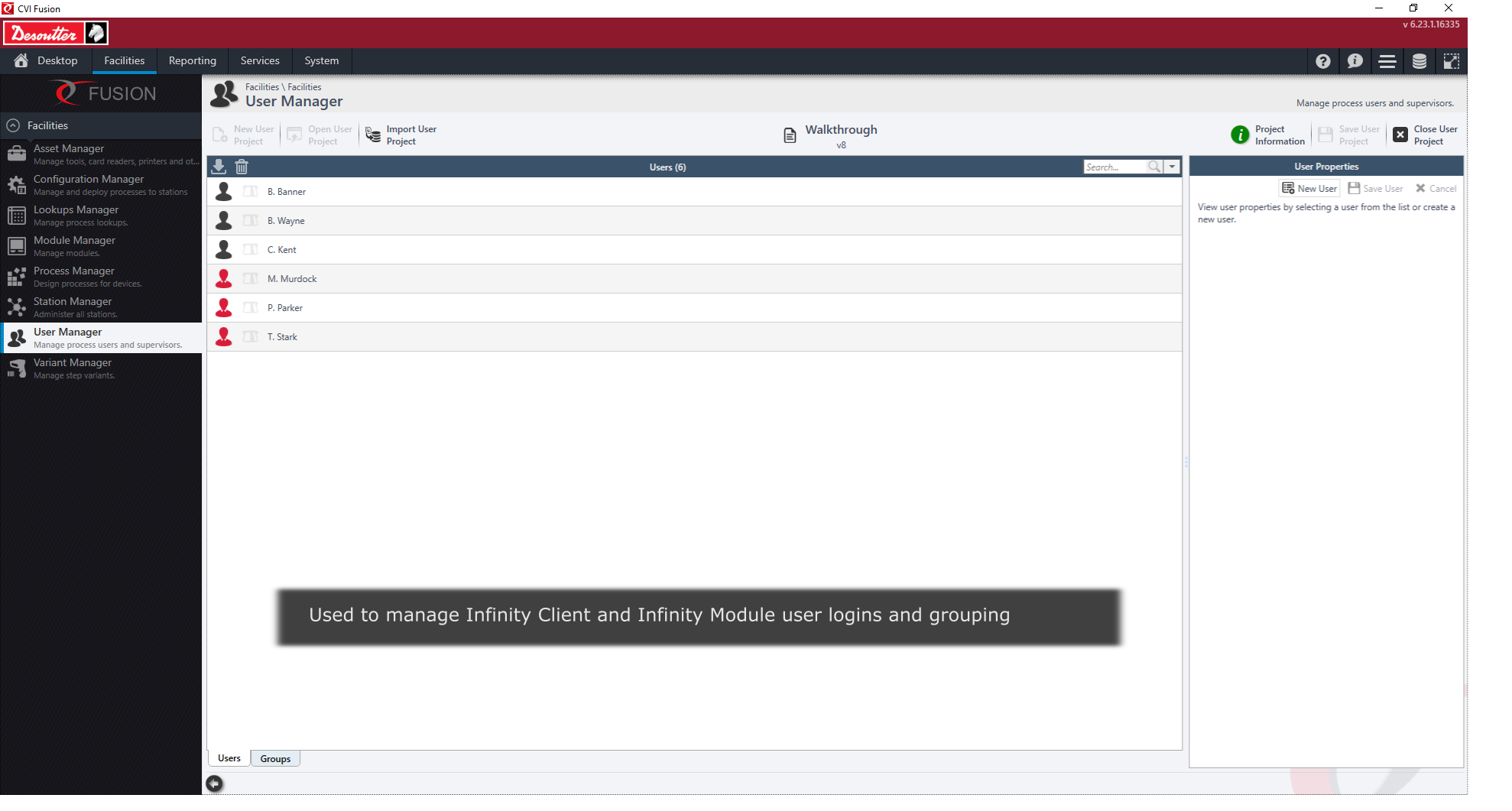

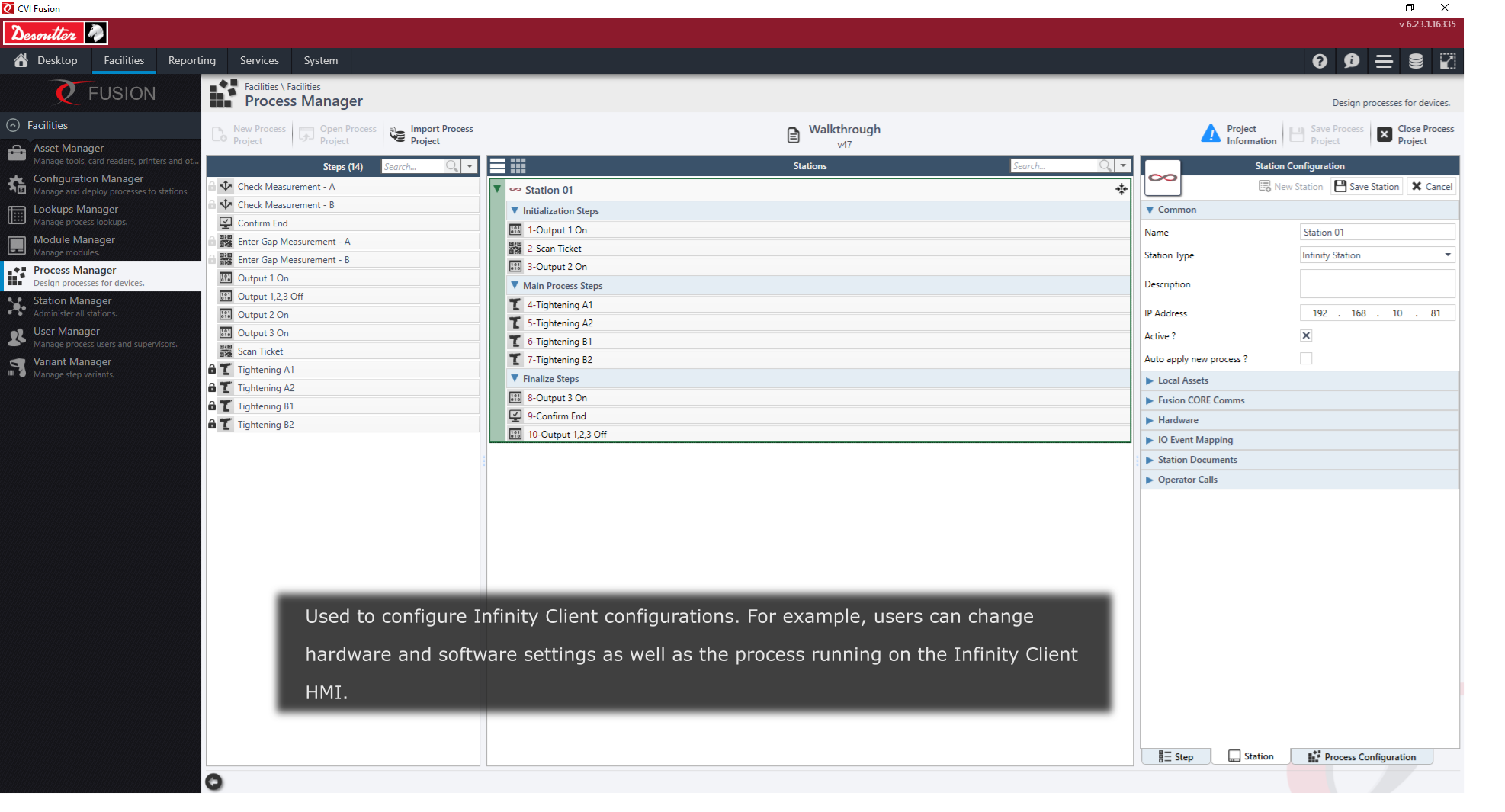

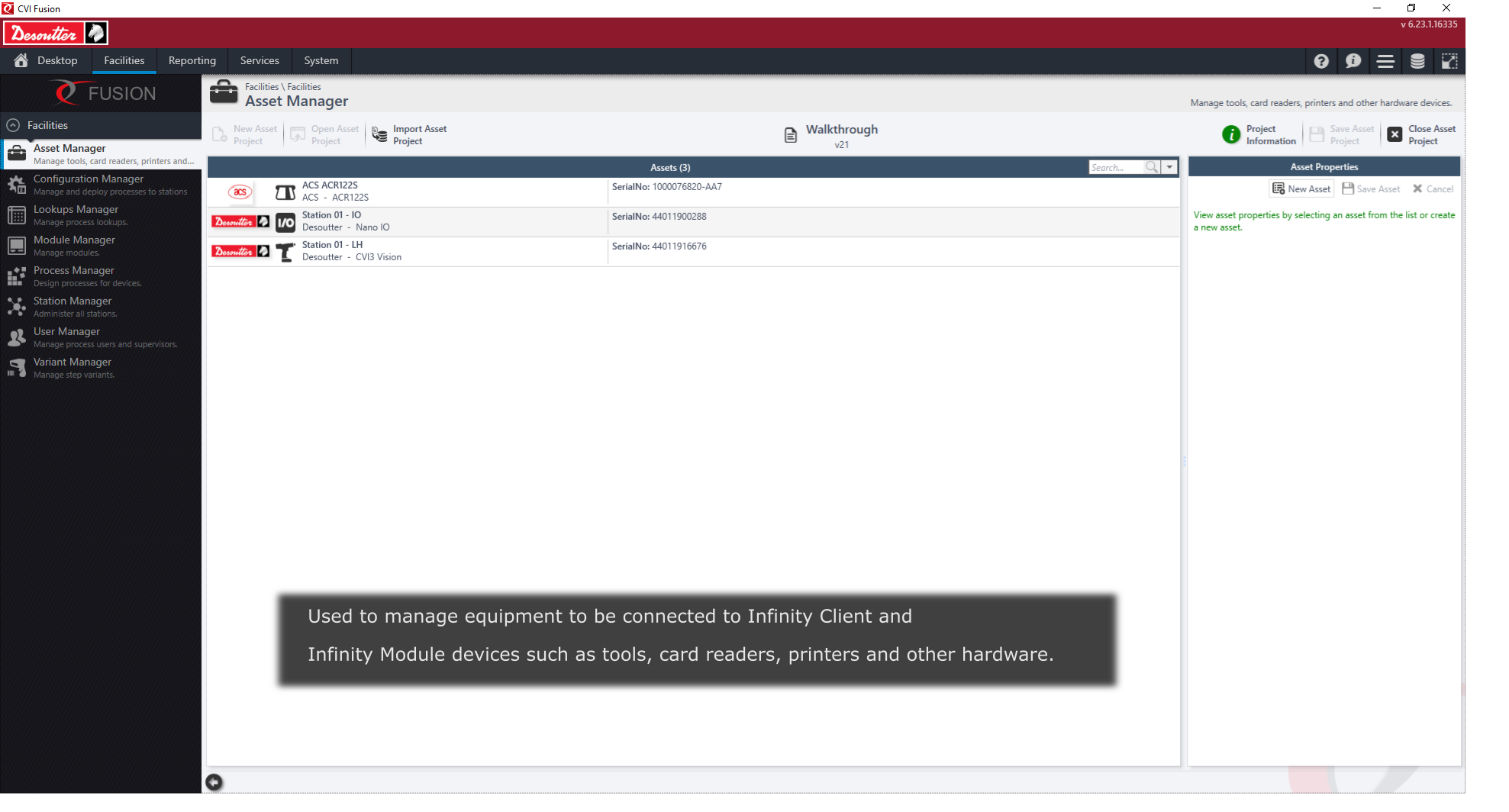

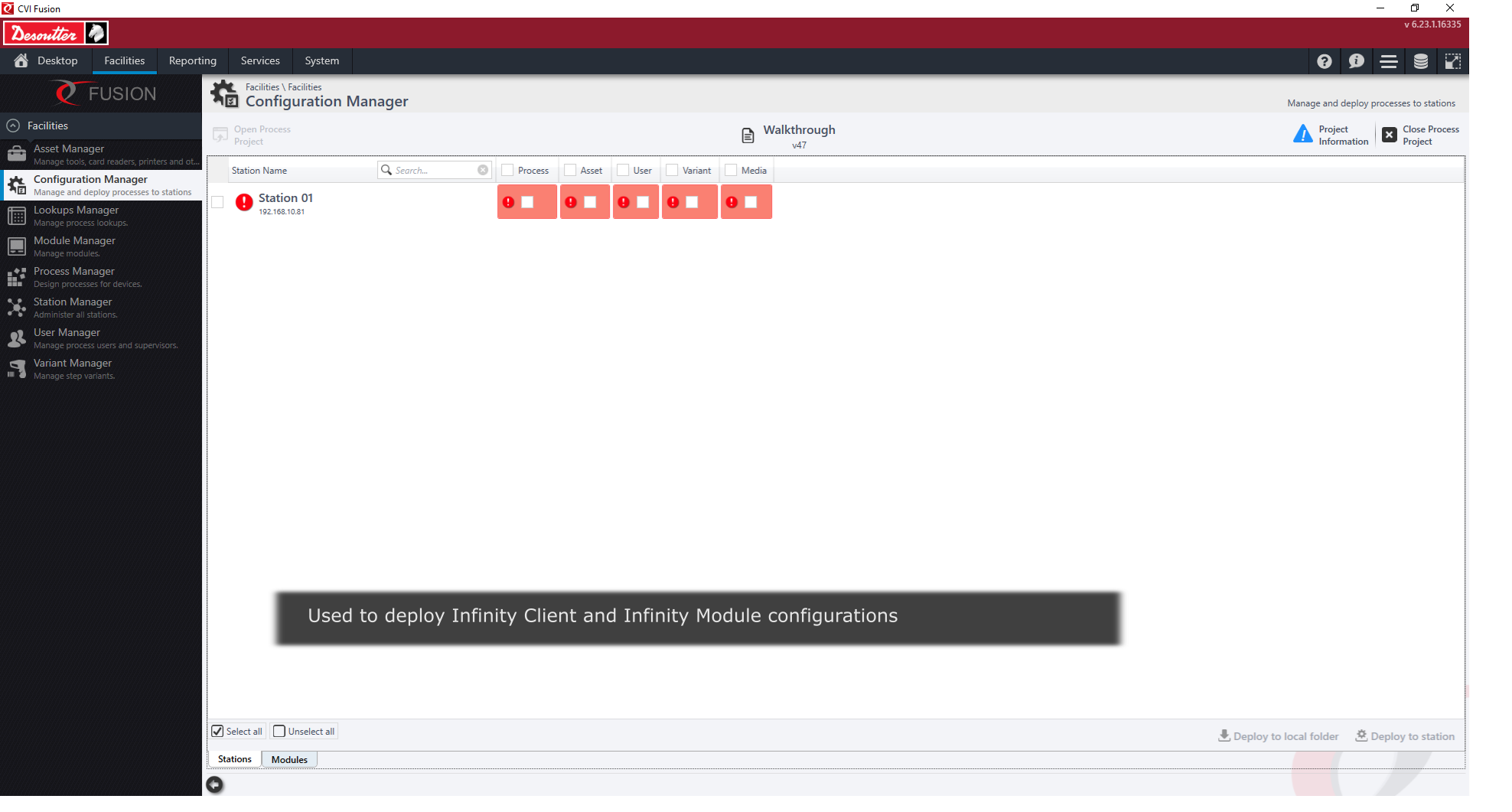

คลิกที่ภาพเพื่อดูเมนูสิ่งอำนวยความสะดวกแต่ละเมนูและคำอธิบาย



ขั้นตอนการทำงาน

ฉันจะเริ่มต้นด้วยเมนูสิ่งอำนวยความสะดวกใด? ฉันจะเขียนกระบวนการแรกของฉันได้อย่างไร?

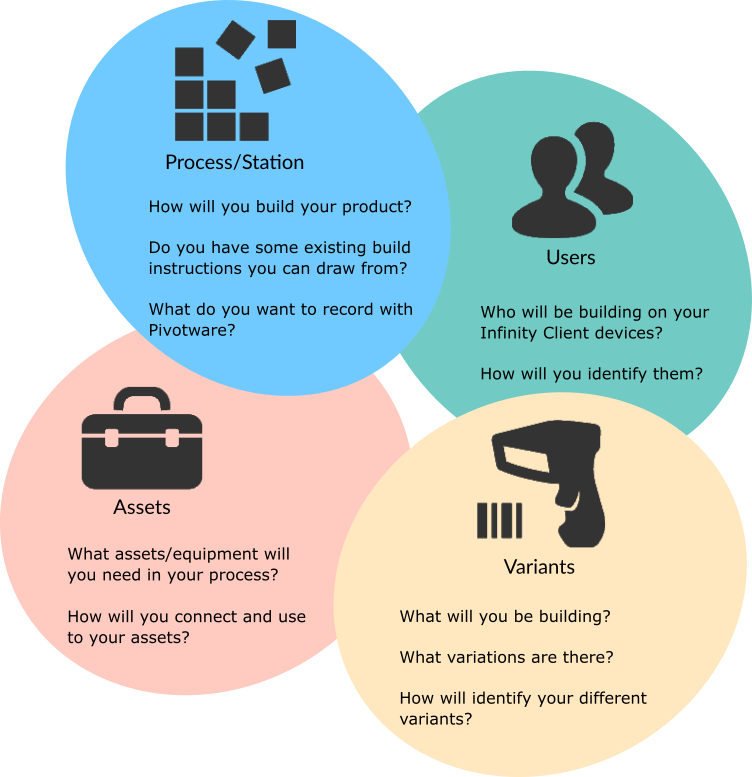

เมื่อคุณเริ่มเขียนโปรเจ็กต์ CVI Fusion คุณควรคำนึงถึงประเด็นต่อไปนี้ มันจะทำให้การเขียนกระบวนการของคุณเร็วขึ้นมากในภายหลังและรับประกันว่าจะมีหลักฐานในอนาคตมากขึ้น!


เมื่อสร้างโปรเจ็กต์ Pivotware เราขอแนะนำดังต่อไปนี้


  • หลังจากนั้น ให้สร้างเนื้อหาและ/หรือโปรเจ็กต์รูปแบบต่างๆ ขึ้นอยู่กับสิ่งที่คุณต้องการสำหรับการติดตั้ง และสร้างสินทรัพย์หรือตัวแปรบางส่วน
    ข้อมูลนี้จะถูกใช้เป็นประจำในกระบวนการของคุณหากคุณใช้งาน ดังนั้นการเตรียมข้อมูลให้พร้อมจะทำให้การเขียนกระบวนการของคุณชัดเจนและง่ายขึ้น


  • หลังจากที่เพิ่มสร้างโปรเจ็กต์ผู้ใช้/สินทรัพย์/ตัวแปรของคุณแล้ว ให้สร้างโปรเจ็กต์กระบวนการของคุณ


  • เชื่อมโยงโปรเจ็กต์ของคุณเข้าด้วยกันดังที่แสดงด้านล่าง จากนั้นคุณสามารถเริ่มดึงทุกอย่างมารวมกันได้



การเชื่อมโยงโปรเจ็กต์


คุณอาจสังเกตเห็นเมื่อคุณสร้างกระบวนการว่าคุณไม่สามารถเพิ่มสินทรัพย์ลงในสเตชันของคุณ เพิ่มตัวแปรให้กับขั้นตอนของคุณ หรือกำหนดกลุ่มผู้ใช้ที่จะใช้สำหรับแต่ละสเตชันได้ เนื่องจากคุณต้องสร้างการเชื่อมโยงระหว่างโปรเจ็กต์กระบวนการของคุณกับโปรเจ็กต์อื่นๆ ที่ต่ำกว่าในลำดับชั้น

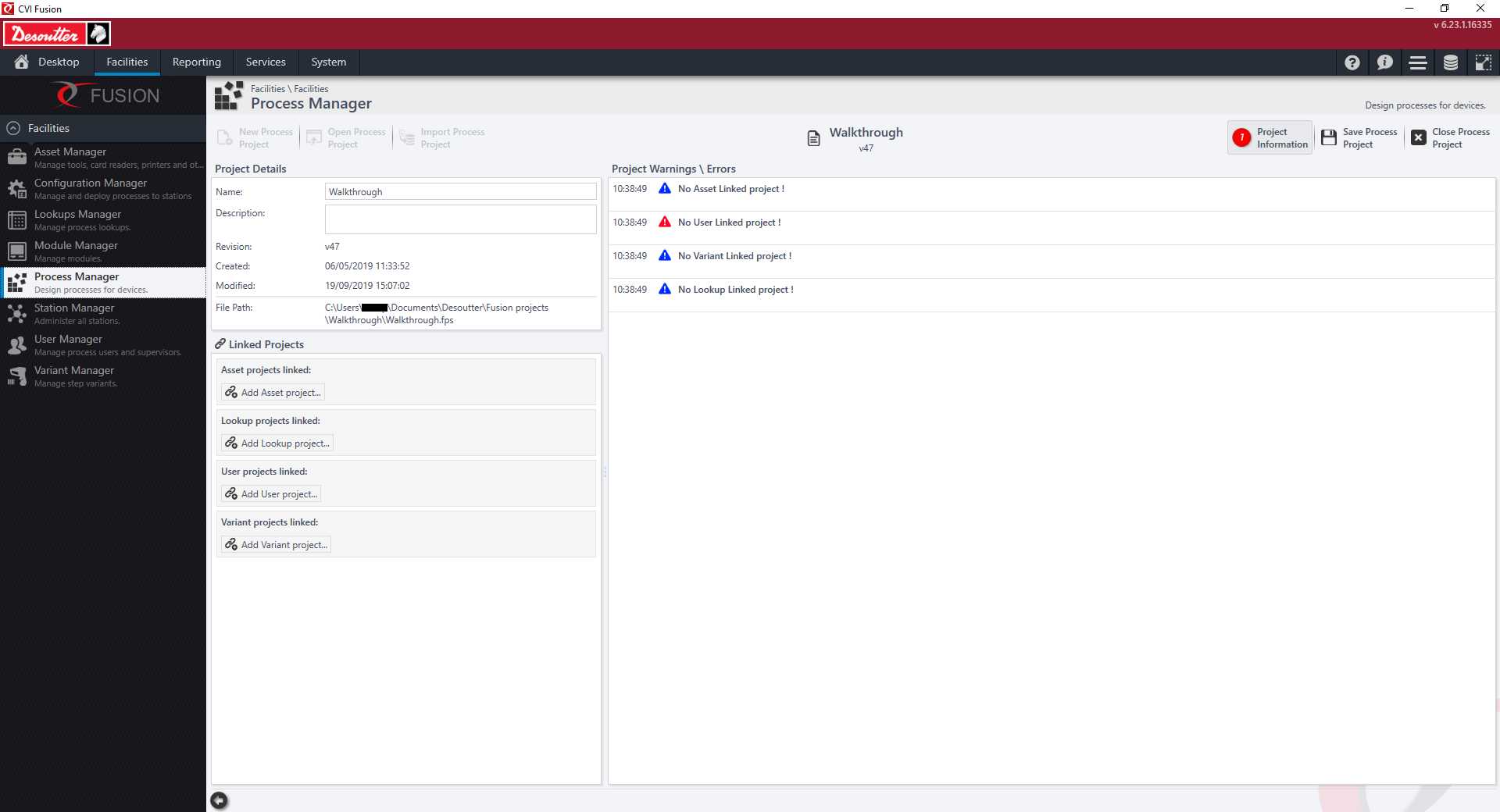

  • เปิดตัวจัดการกระบวนการ
  • คุณอาจสังเกตเห็นปุ่มนี้มี "1" สีแดงบนปุ่มข้อมูลโปรเจ็กต์ เนื่องจากโปรเจ็กต์ผู้ใช้มีความจำเป็นเสมอ และจะนับเป็นข้อผิดพลาดเมื่อคุณไม่ได้ลิงก์โปรเจ็กต์เข้ากับโปรเจ็กต์กระบวนการของคุณ
  • คลิกปุ่มข้อมูลโปรเจ็กต์
  • เมนูข้อมูลโปรเจ็กต์จะปรากฏขึ้น ที่นี่คุณสามารถเปลี่ยนชื่อและคำอธิบายสำหรับโปรเจ็กต์ของคุณ รวมถึงลิงก์โปรเจ็กต์อื่นในลำดับชั้นที่ต่ำกว่าได้
