บทความนี้ใช้บังคับจาก:
CVI FUSION 7.0
INFINITY CLIENT 7.0
INFINITY MODULE 7.0
CORE SERVICES 7.0
DEMETER --
CVI NET WEB --


บทนำ

บทความต่อไปนี้จะอธิบายวิธีจัดการ Desoutter UV และฟีเจอร์ที่สามารถเปิด/ปิดใช้งานได้ภายในแพลตฟอร์ม Pivotware


เนื้อหา

1  ภาพรวม

1.1  ฟังก์ชันพื้นฐาน

1.2  ฟังก์ชันการทำงานเพิ่มเติม

1.3  การจัดการคุณสมบัติและ UV

2  การจัดการคุณสมบัติ

2.1  การทำความเข้าใจเกี่ยวกับเมนู

2.2  การจัดการคุณลักษณะส่วนบุคคล

2.3  รายการคุณสมบัติ

2.4  การหมดอายุของคุณสมบัติ

3  การจัดการ UV

3.1  การปรับสมดุล UV

3.2  UV สาธิต

4  อินเทอร์เฟซผู้ใช้ Infinity


ภาพรวม


การจัดการคุณลักษณะ (FM) เป็นรูปแบบสิทธิ์การใช้งานแบบแยกส่วนที่ช่วยให้ลูกค้าสามารถเลือกและเลือกคุณลักษณะในซอฟต์แวร์ Desoutter ที่จำเป็นสำหรับการติดตั้งได้ พวกเขาจ่ายเฉพาะคุณสมบัติที่เปิดใช้งานแทนที่จะจ่ายสำหรับผลิตภัณฑ์ทั้งหมดและใช้เพียงเปอร์เซ็นต์ที่แน่นอนเท่านั้น


ในการเปิดใช้งานซอฟต์แวร์ Desoutter จะต้องต่อ RIM เข้ากับฮาร์ดแวร์ที่ติดตั้งผลิตภัณฑ์ ในการเปิดใช้งานอุปกรณ์ Infinity Client จำเป็นต้องมี P'RIM


ตามค่าเริ่มต้น 0 UV จะถูกโหลดลงบน RIM ซึ่งหมายความว่าเฉพาะคุณสมบัติ Infinity Base เท่านั้นที่เปิดใช้งาน หากเพิ่ม UV ให้กับ RIM มากขึ้นโดยใช้การปรับสมดุล คุณสมบัติอื่นๆ ก็สามารถเปิดใช้งานในการกำหนดค่า Infinity ได้เช่นกัน


ฟังก์ชันพื้นฐาน

หากใส่ P'RIM ลงในอุปกรณ์ Infinity Client ฟังก์ชันการทำงานระดับพื้นฐานจะถูกเปิดใช้งานโดยไม่ต้องเพิ่ม UV เพิ่มเติมบน P'RIM ดูรายการฟังก์ชันการทำงานที่เปิดใช้งานใน Infinity Client ที่นี่ โดยไม่ต้องเพิ่ม UV เพิ่มเติมให้กับ P'RIM ที่แนบมา

ประเภทของฟังก์ชันการทำงานฟังก์ชั่นการทำงานคำอธิบายเงื่อนไข
ทั่วไปการเขียนกระบวนการผู้ใช้สามารถสร้างสถานี ขั้นตอน และจัดระเบียบโฟลว์ของกระบวนการที่จะทำงานบนอุปกรณ์ Infinity Client จำกัดเฉพาะรูปแบบกระบวนการ "คงที่" เท่านั้น
การกำหนดค่าตัวแปรผู้ใช้สามารถใช้ตัวแปรในการกำหนดค่า Infinity Client เพื่อพิจารณาว่าจะกรองขั้นตอนตามข้อมูลการสร้างที่นำเสนอหรือไม่
การกำหนดค่าการค้นหาผู้ใช้สามารถใช้ตารางการค้นหาในการกำหนดค่า Infinity Client เพื่อเติมคุณสมบัติแบบไดนามิกภายในกระบวนการของตน
การกำหนดค่าลักษณะที่ปรากฏของหน้าจอผู้ใช้สามารถกำหนดค่าข้อความบนหน้าจอและสื่อที่ปรากฏตามขั้นตอนในการกำหนดค่า Infinity Client
การกำหนดค่าการเข้าถึงผู้ใช้สามารถกำหนดได้ว่าผู้ใช้รายใดสามารถเข้าถึงอุปกรณ์ Infinity Client พวกเขายังสามารถกำหนดวิธีการเข้าถึงและกำหนดสิทธิ์ตามบริบทได้
เอกสารช่วยเหลือผู้ใช้สามารถแนบเอกสารประกอบกับสเตชันและ/หรือขั้นตอนที่อาจเป็นประโยชน์กับผู้ใช้ Infinity Client
การกำหนดค่าข้อมูลการสร้างผู้ใช้สามารถกำหนดแหล่งที่มาของ UID หมายเลขลำดับ และข้อมูลชุดตัวเลือกได้
การกำหนดค่าการแสดงผลผู้ใช้สามารถเข้าถึงตัวเลือกการแสดงผลมาตรฐานสำหรับการกำหนดค่า Infinity Client
การใช้การผลิตการกำหนดค่าตัวจับเวลาการผลิตผู้ใช้สามารถกำหนดเวลา TAKT ของสเตชันและ/หรือเวลารอบการทำงานรวมทั้งสามารถกำหนดเวลาที่อนุญาตสำหรับแต่ละขั้นตอนได้
การกำหนดค่าการตรวจสอบเหตุการณ์ I/Oผู้ใช้สามารถเปิดใช้งานหรือตอบสนองต่อสัญญาณ I/O ตามเหตุการณ์ที่เกิดขึ้นใน Infinity Client/สภาพแวดล้อมการใช้งานจริงจำกัดการใช้งานกับ Infinity Nano I/O
การโทรของโอเปอเรเตอร์ผู้ใช้สามารถเปิดใช้งานหรือตอบสนองต่อการโทรหรือการแสดง Infinity Client เพื่อรวมเข้ากับสภาพแวดล้อมการใช้งานจริงได้ดียิ่งขึ้นจำกัดการใช้งานกับ Infinity Nano I/O
ประเภทของขั้นตอนการยืนยันการดำเนินการผู้ใช้สามารถขอความคิดเห็น OK/NOK จากผู้ใช้ Infinity Client หรือจาก I/O ที่เชื่อมต่อจำกัดการใช้งานกับ Infinity Nano I/O
ข้อมูลการดำเนินการขาเข้าผู้ใช้สามารถดึงข้อมูลบางอย่างเพื่อใช้ในกระบวนการจากอุปกรณ์ต่อพ่วงหรือบุคคลที่สามจำกัดให้ใช้กับ USB เท่านั้น
แอคชั่นดิจิทัลขาเข้าผู้ใช้สามารถรอเงื่อนไขที่จำเป็นในอินพุตของโมดูล I/O ที่เชื่อมต่ออยู่ได้จำกัดการใช้งานกับ Infinity Nano I/O
แอคชั่นดิจิทัลขาออกผู้ใช้สามารถเปิดใช้งานสถานะที่กำหนดสำหรับเอาต์พุตของโมดูล I/O ที่เชื่อมต่ออยู่จำกัดการใช้งานกับ Infinity Nano I/O
เครื่องพิมพ์แอคชั่นผู้ใช้สามารถพิมพ์เอกสารจากอุปกรณ์ Infinity Client ที่มีข้อมูลกระบวนการ
การเลือกการดำเนินการผู้ใช้สามารถนำเสนอการตอบกลับแบบปรนัยบนหน้าจอให้กับผู้ใช้ Infinity Client ได้
เครื่องมือการดำเนินการผู้ใช้สามารถนำเสนอชุดการปรับปรุงให้ผู้ใช้ Infinity Client ของตนที่ต้องดำเนินการภายในกระบวนการได้จำกัดการใช้งานกับ CONNECT Industrial Smart Hub


ฟังก์ชั่นการทำงานเพิ่มเติม


ฟังก์ชันการทำงานใดๆ ที่ไม่ได้อธิบายไว้ในฟังก์ชันพื้นฐานของเราจะต้องได้รับการกำหนดค่าภายในการกำหนดค่า Infinity Client และได้รับการยอมรับว่าเป็นคุณลักษณะที่ใช้ภายในตัวจัดการคุณสมบัติของ CVI Fusion คุณสมบัติที่เปิดใช้งานภายในการกำหนดค่าแต่ละรายการจะกำหนดปริมาณ UV ที่คาดว่าจะปรากฏบน P'RIM ที่เชื่อมต่อกับอุปกรณ์ Infinity Client ที่ปรับใช้


หากต้องการซื้อ e-Wallet ที่มี UV โปรดติดต่อทีมสนับสนุนของเราที่นี่ แล้วพวกเขาจะให้ผู้ติดต่อในพื้นที่ของคุณติดต่อกลับ หรือคุณสามารถติดต่อทีมงานในพื้นที่ของคุณได้โดยตรงทางไปรษณีย์หรือโทรศัพท์


เพื่อค้นหารายการคุณสมบัติทั้งหมดที่มีและฟังก์ชันการทำงานที่รวมอยู่ ดูที่นี่



การจัดการคุณสมบัติและ UV

เพื่อดูและจัดการคุณสมบัติที่ได้รับการเพิ่ม/รับทราบในการกำหนดค่า เปิดเมนูตัวจัดการคุณสมบัติใน CVI Fusion หลังจากเปิดเมนูตัวจัดการคุณสมบัติ เราจะเห็นสเตชันทั้งหมดภายในโปรเจ็กต์กระบวนการที่เปิดอยู่และคุณสมบัติที่ใช้งานภายในการกำหนดค่าปัจจุบัน


เมนูตัวจัดการคุณสมบัติมีวัตถุประสงค์สองประการ:

  • ในการจัดการคุณสมบัติ - อนุญาตให้ผู้ใช้รับทราบคุณสมบัติที่ใช้ภายในการกำหนดค่าและจัดสรร UV ที่เชื่อมต่อให้กับฟังก์ชันการทำงานนั้น
  • ในการจัดการ UV - อนุญาตให้ผู้ใช้ปรับสมดุล UV ระหว่างอุปกรณ์ RIM และ e-Wallets ที่แตกต่างกันเพื่อจัดสรร UV ตามที่จำเป็นในสภาพแวดล้อมการผลิต


การจัดการคุณสมบัติ


การทำความเข้าใจเกี่ยวกับเมนู

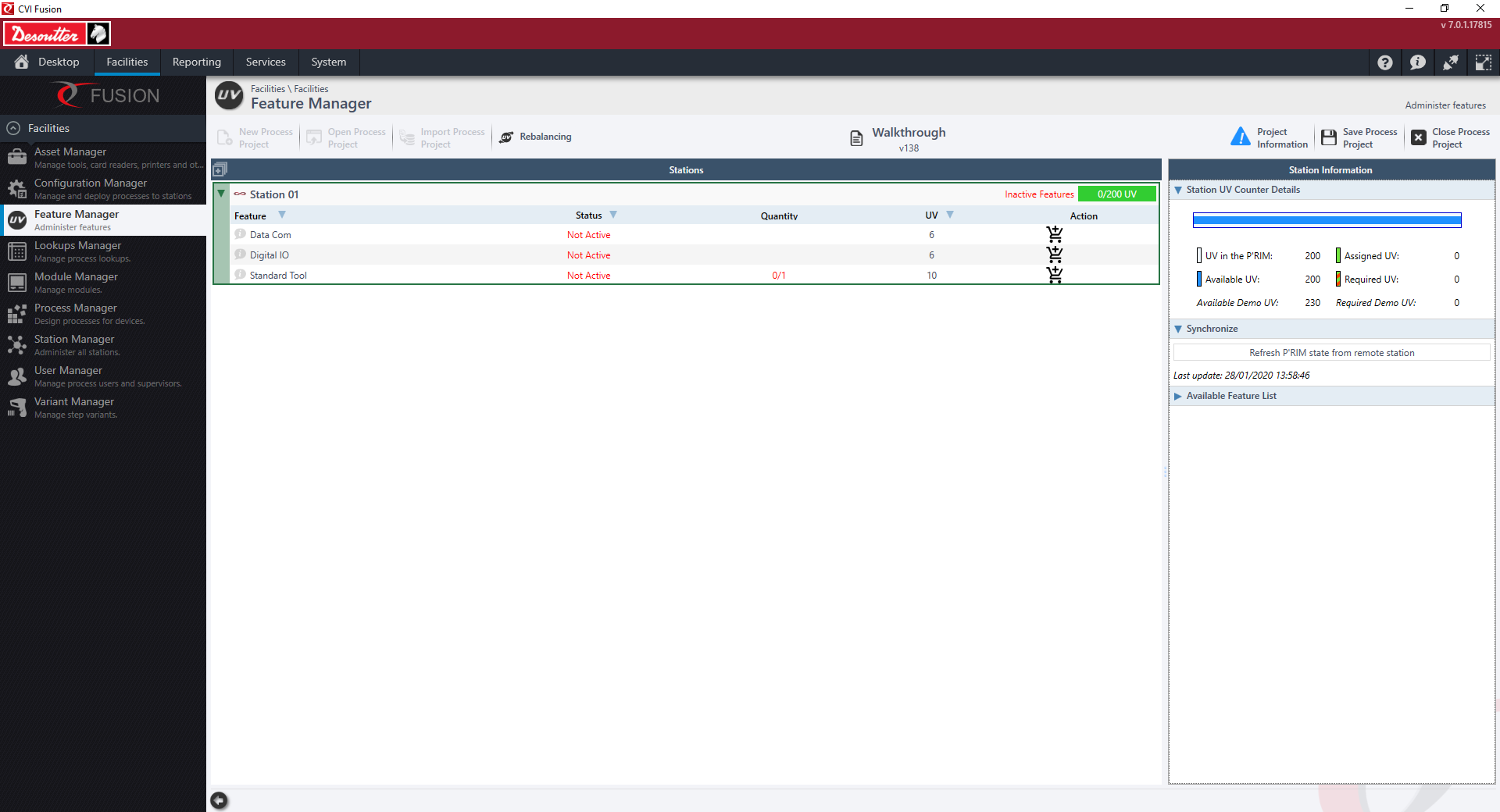

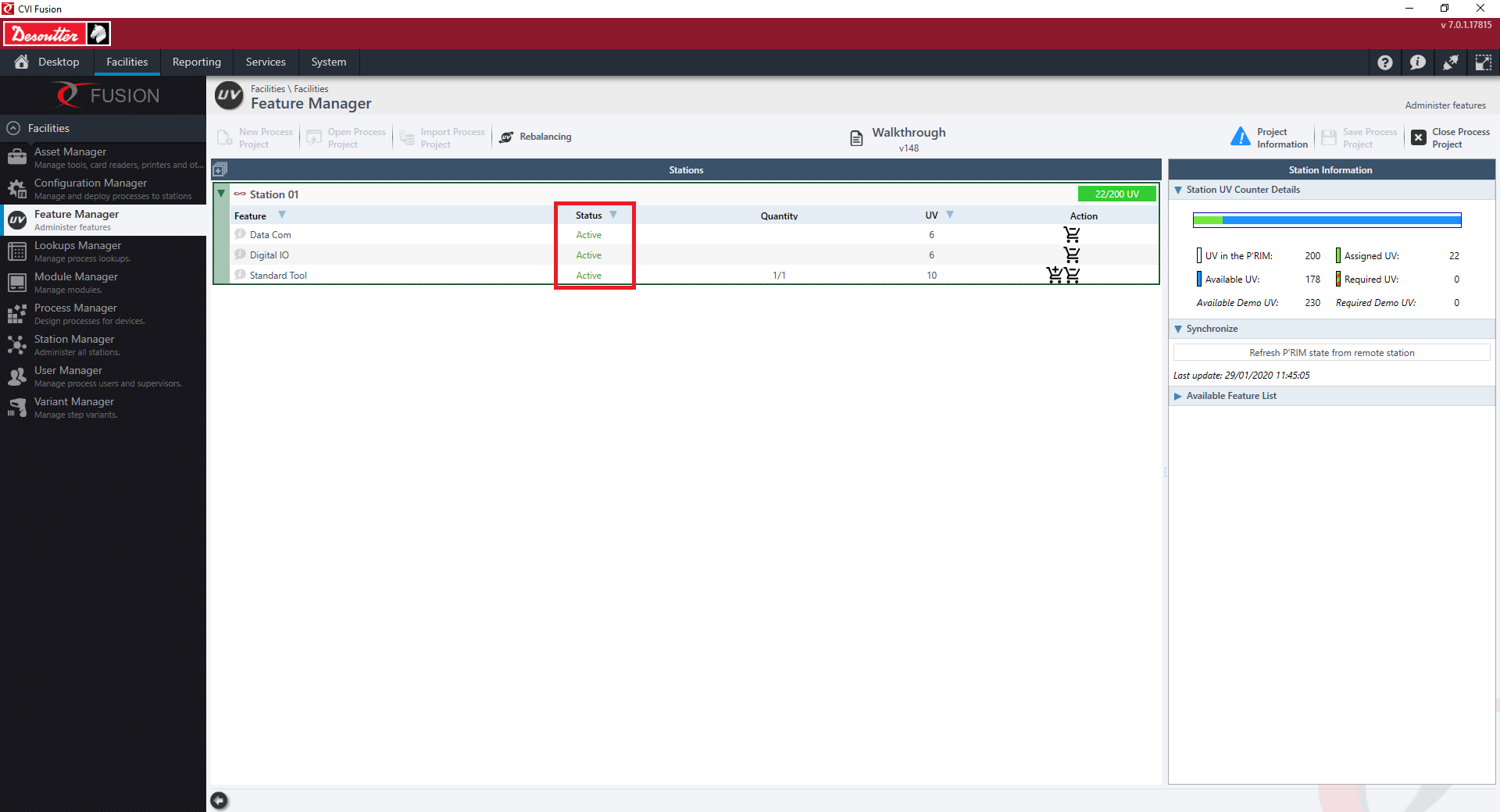

เมื่อตรวจสอบสถานีภายใน Feature manager เราจะเห็นข้อมูลต่อไปนี้:

  • คุณลักษณะ = คุณลักษณะที่ใช้ภายในการกำหนดค่าของสเตชัน
  • สถานะ = สถานะของคุณลักษณะที่เกี่ยวข้อง:
สถานะคำจำกัดความ
ทำงานอยู่ผู้ใช้ได้เปิดใช้งานคุณลักษณะที่เกี่ยวข้องแล้ว โดยจะใช้ปริมาณ UV ที่กำหนดไว้ใน 'UV' บน P'RIM ที่เชื่อมต่อของอุปกรณ์ Infinity Client
ไม่ทำงานผู้ใช้ยังไม่ได้เปิดใช้งานคุณลักษณะที่เกี่ยวข้อง โดยจะไม่ใช้ปริมาณ UV ที่กำหนดไว้ใน 'UV' บน P'RIM ที่เชื่อมต่อของอุปกรณ์ Infinity Client ฟังก์ชันการทำงานจะไม่ทำงานบนอุปกรณ์ Infinity Client
พร้อมใช้งานคุณสมบัติที่เกี่ยวข้องไม่ได้ถูกใช้ภายในการกำหนดค่าปัจจุบันของสเตชัน แต่ได้รับการจัดสรรบน P'RIM ที่เชื่อมต่อของอุปกรณ์ Infinity Client
  • UV = ปริมาณ UV ที่ต้องกำหนดเพื่อใช้งานคุณสมบัติที่เกี่ยวข้อง
  • การดำเนินการ = อนุญาตให้ผู้ใช้สามารถกำหนดหรือยกเลิก



การกำหนด UV/สาธิต UV ให้กับคุณลักษณะที่เกี่ยวข้อง ใต้บานหน้าต่าง 'ข้อมูลสเตชัน' ผู้ใช้สามารถดูข้อมูลเกี่ยวกับ P'RIM ที่เสียบเข้ากับอุปกรณ์ Infinity Client ของตนได้ และวิธีที่การเปิดใช้งาน/ปิดใช้งานคุณสมบัติจะเปลี่ยนจำนวน UV ที่มีอยู่ ฯลฯ หากต้องการรับข้อมูลล่าสุดเกี่ยวกับ UV ที่มีอยู่ การใช้งาน ฯลฯ บนสเตชัน ให้คลิกที่ “รีเฟรชสถานะ P'RIM จากสถานีระยะไกล”

เมื่อผู้ใช้คลิกที่ "รีเฟรชสถานะ P'RIM จากสเตชันระยะไกล" CVI Fusion จะพยายามติดต่อ Infinity Client ผ่านเครือข่ายและขอสถานะปัจจุบันของ P'RIM ที่เชื่อมต่อ รวมถึง:

  • โหลด UV ทั้งหมดเข้าสู่ P'RIM
  • UV ทั้งหมดที่กำหนดให้กับคุณสมบัติต่างๆ
  • UV ทั้งหมดไม่ได้ใช้โดยคุณสมบัติใดๆ
  • UV ทั้งหมดที่ต้องการโดยคุณสมบัติที่ใช้งานอยู่บนสถานี Infinity ในปัจจุบัน
  • สาธิตความพร้อมและการใช้งาน UV


การจัดการคุณลักษณะส่วนบุคคล

หากต้องการเปิดใช้งานคุณสมบัติโดยใช้ UV ให้คลิกที่ไอคอนนี้:
หากต้องการปิดใช้งานคุณสมบัติที่ใช้ UV ให้คลิกที่ไอคอนนี้:

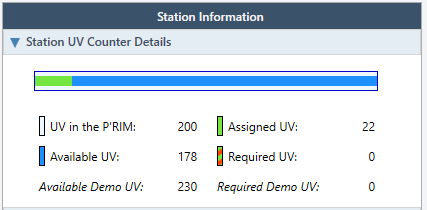

หลังจากเปิดใช้งานคุณสมบัติแล้ว "UV ที่กำหนด" ภายใน "รายละเอียดตัวนับ UV ของสเตชัน" จะเพิ่มขึ้นตามลำดับ สถานะของฟีเจอร์จะเปลี่ยนเป็น "ใช้งานอยู่" ด้วย

หลังจากเปิดใช้งานและปิดใช้งานคุณสมบัติทั้งหมดตามต้องการแล้ว คลิก 'บันทึกกระบวนการโปรเจ็กต์' เพื่อให้แน่ใจว่าไม่มีความแตกต่างในคุณสมบัติที่คาดหวังที่เปิดใช้งานและสิ่งที่ถูกปรับใช้กับสเตชัน


รายการคุณสมบัติ

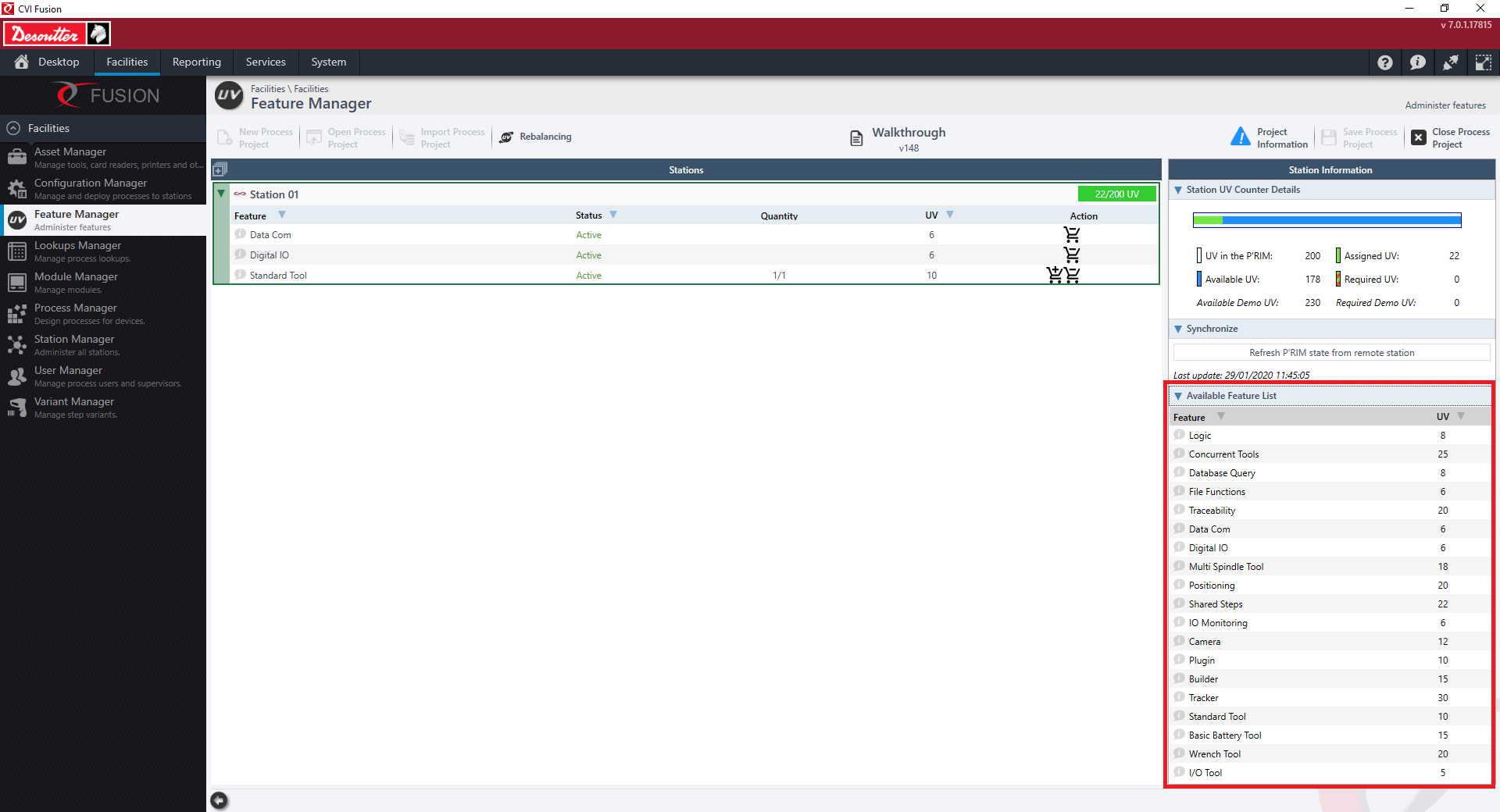

รายการคุณสมบัติทั้งหมดมีอยู่ในตัวจัดการคุณสมบัติของ CVI Fusion

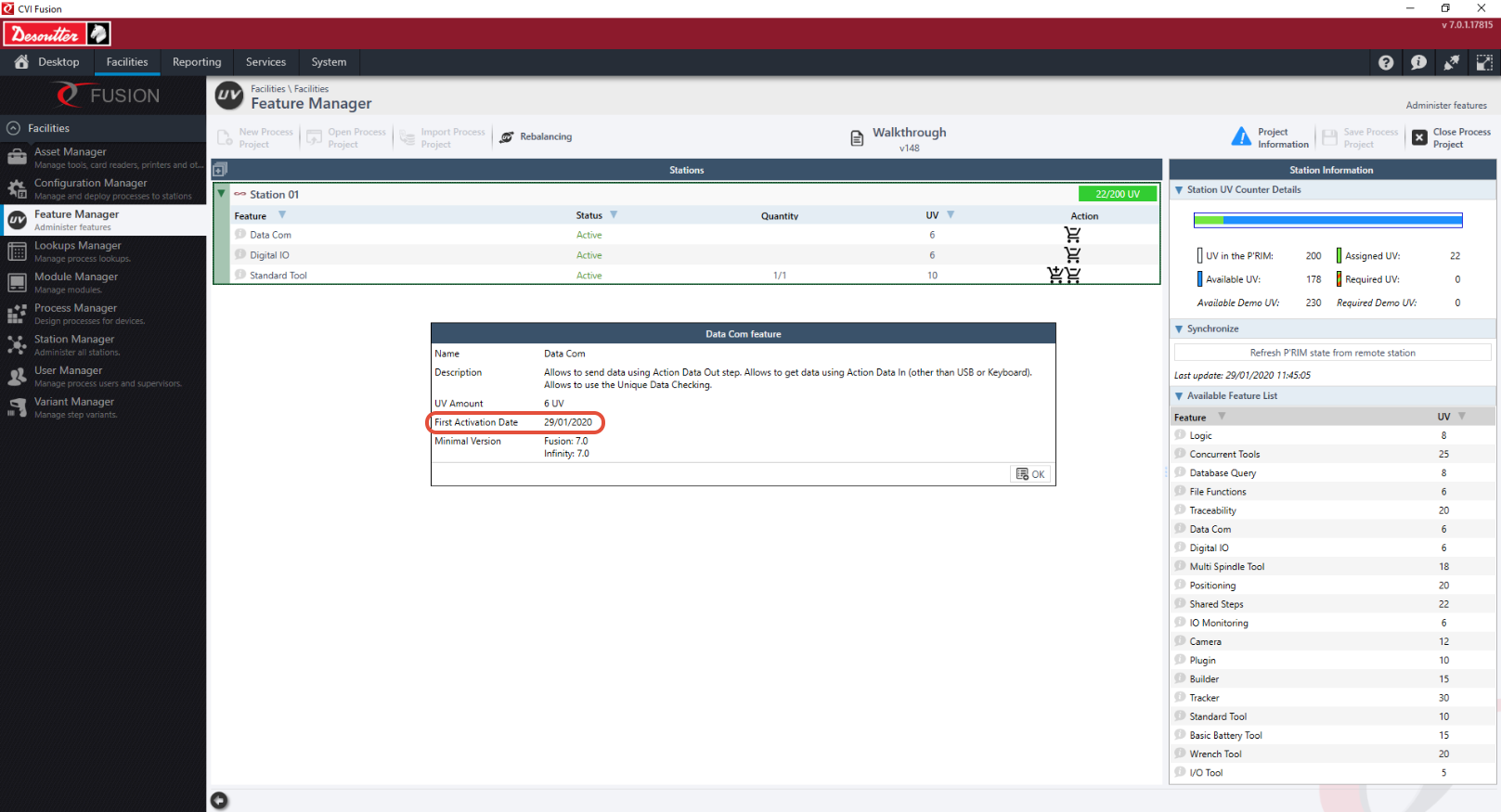

คุณสามารถคลิกไอคอนข้อมูลเพื่อดูข้อมูลเกี่ยวกับฟีเจอร์ เช่น การใช้งาน ความเข้ากันได้ของเวอร์ชัน และต้นทุนในหน่วย UV หากคุณคลิกข้อมูลของสถานที่ภายในสถานี คุณจะสามารถดูวันที่เปิดใช้งานครั้งแรกได้ด้วย


การหมดอายุของคุณสมบัติ

สิ่งสำคัญคือต้องทราบว่าคุณสมบัติต่างๆ จะถูกล็อคและไม่สามารถปิดการใช้งานได้ภายในสามปีหลังจากวันเปิดใช้งานครั้งแรก

ตัวอย่างเช่น หากคุณเปิดใช้งานฟีเจอร์ในวันที่ 31 มกราคม 2020 และปล่อยให้เปิดใช้งานเป็นเวลา 3 ปี ตั้งแต่เดือนกุมภาพันธ์ 2023 เป็นต้นไป ฟังก์ชันนี้จะถูกล็อคและคุณจะไม่สามารถปิดใช้งานฟังก์ชันในตัวจัดการฟีเจอร์สำหรับ P'RIM นี้ หากปิดใช้งานฟีเจอร์นี้เมื่อครบสามปี (31 มกราคม 2020) การเปิดใช้งานครั้งถัดไปจะถูกล็อค


การจัดการ UV


เมื่อแอปพลิเคชัน Infinity Client เริ่มทำงาน จะตรวจสอบอุปกรณ์โฮสต์เพื่อหา P'RIM ที่เชื่อมต่ออยู่ หากพบ P'RIM Infinity Client จะเปิดขึ้นและอนุญาตให้ใช้ฟังก์ชันพื้นฐานได้ หากพบว่ามีการใช้ฟังก์ชันเพิ่มเติมและ/หรือเปิดใช้งานในการกำหนดค่า Infinity Client ก็จำเป็นต้องเพิ่มปริมาณ UV ที่ต้องการลงใน P'RIM ที่เชื่อมต่อด้วย



การปรับสมดุล UV

หากต้องการเพิ่มหรือลบ UV ออกจาก P'RIM จำเป็นต้องใช้เมนูการปรับสมดุล (ภายในตัวจัดการคุณสมบัติ) เมนูการปรับสมดุลใช้เพื่อย้าย UV ระหว่างอุปกรณ์ P'RIM และ eWallet ที่แตกต่างกัน

  • หลังจากเปิดเมนูการปรับสมดุลแล้ว CVI Fusion จะค้นหาอุปกรณ์โฮสต์เพื่อหา P'RIM ที่เชื่อมต่อและ e-Wallet ที่เชื่อมต่ออยู่

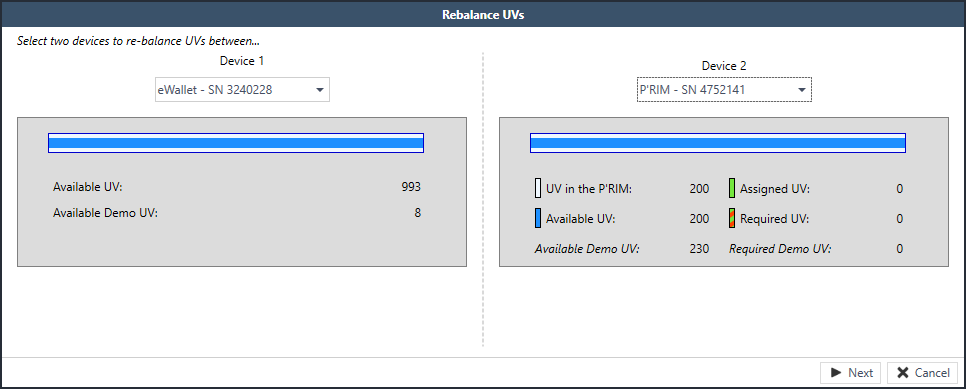

  • เมื่อคุณเลือก P'RIM ที่เชื่อมต่อและ e-Wallet ที่เชื่อมต่อซึ่งคุณต้องการถ่ายโอน UV ให้คลิกถัดไป

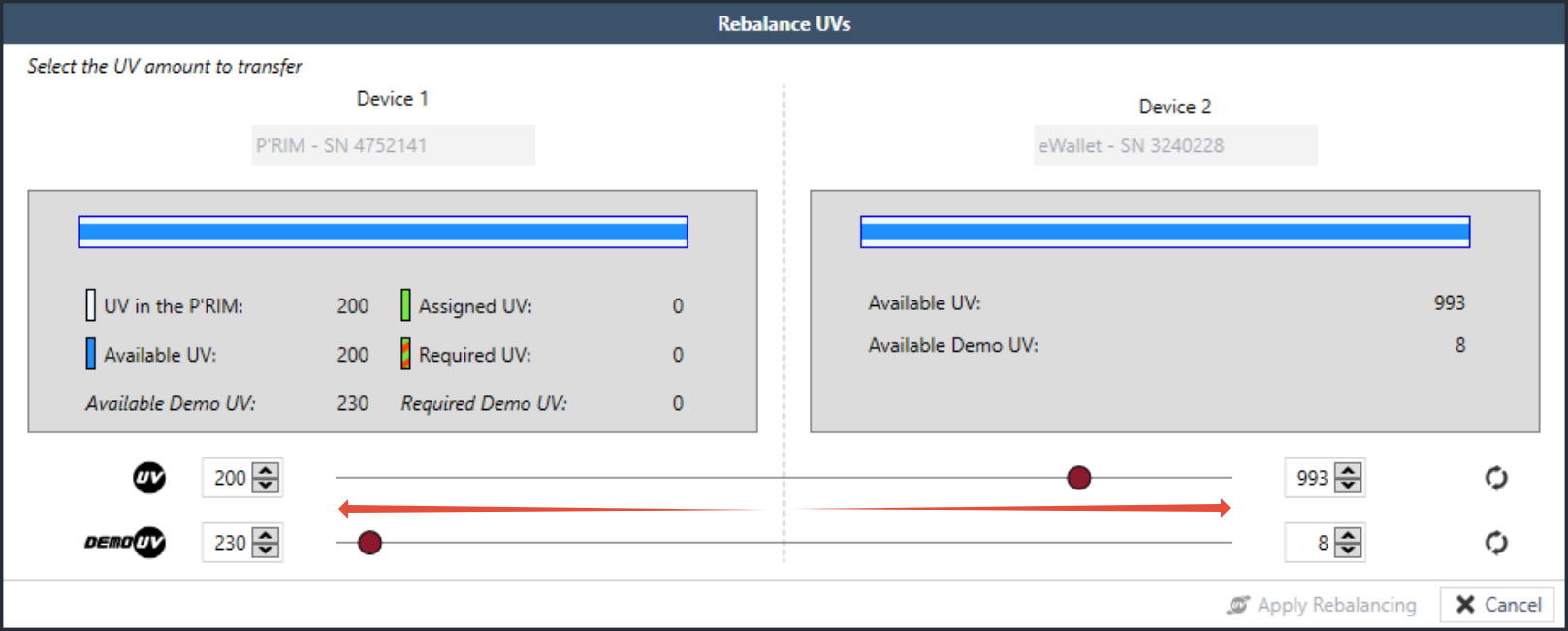

  • จากหน้าจอนี้ คุณสามารถกำหนดปริมาณ UV ในแต่ละอุปกรณ์ได้ คุณเลือกที่จะถ่ายโอน UV จริงหรือ UV สาธิต

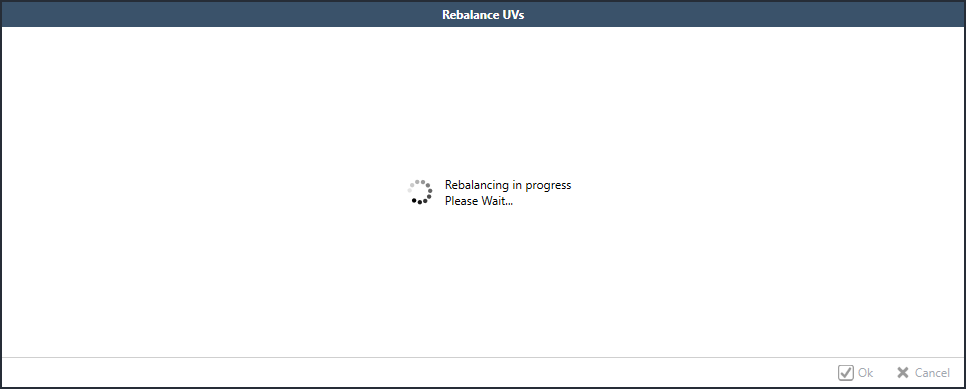

  • เมื่อคุณพอใจกับสิ่งที่คุณเลือกแล้ว คลิก "ใช้การปรับสมดุล" เพื่อเปลี่ยนระดับ UV ในอุปกรณ์ที่คุณเลือก

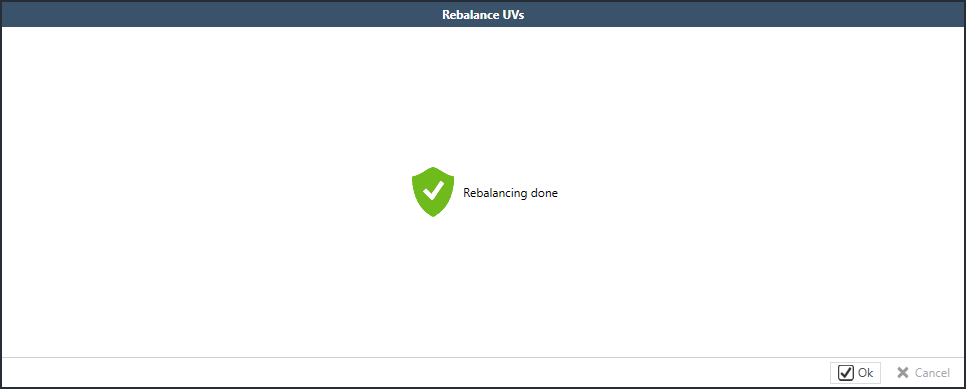

  • การปรับสมดุลจะเสร็จสมบูรณ์เมื่อหน้าจอนี้แสดงข้อความต่อไปนี้


UV สาธิต

Demo UV คือ UV ที่บุคลากรจาก Desoutter สามารถจัดหาได้ เพื่อให้สามารถทดลองใช้ฟังก์ชันในผลิตภัณฑ์ Desoutter ได้เป็นระยะเวลา 91 วันก่อนหมดอายุ พวกมันทำงานในลักษณะเดียวกับ UV ทั่วไป แต่เมื่อหมดอายุพวกมันจะไม่สามารถใช้งานได้อีกต่อไป แทนที่จะถูกล็อคไว้เฉยๆ


หากต้องการข้อมูลเพิ่มเติมเกี่ยวกับฟังก์ชันการทดลองใช้ โปรดติดต่อทีมสนับสนุนของเราที่นี่ แล้วพวกเขาจะขอให้ผู้ติดต่อในพื้นที่ของคุณติดต่อกลับ หรือคุณสามารถติดต่อทีมงานในพื้นที่ของคุณได้โดยตรงทางไปรษณีย์หรือโทรศัพท์


อินเทอร์เฟซผู้ใช้ Infinity


หลังจากการกำหนดค่าทั้งหมดใน CVI Fusion และทุกอย่างถูกปรับใช้กับ Infinity Client แล้ว ก็จะมีข้อความแสดงข้อผิดพลาดจำนวนหนึ่งปรากฏขึ้นเกี่ยวกับการจัดการฟีเจอร์ ดูด้านล่าง:

ไอคอนข้อความแจ้งข้อผิดพลาดสาเหตุผลการแก้ปัญหา
P'RIM ถูกตัดการเชื่อมต่อแล้วไม่พบ P'RIM โดยแอปพลิเคชัน Infinity Clientแอปพลิเคชัน Infinity Client ไม่มีใบอนุญาตจึงถูกล็อคใส่ P'RIM ลงในอุปกรณ์ Infinity Client
P'RIM เริ่มต้นไม่ถูกต้องตรวจพบ P'RIM ที่เชื่อมต่ออยู่แต่ไม่สามารถเริ่มต้นได้
แอปพลิเคชัน Infinity Client ไม่สามารถตรวจสอบใบอนุญาตได้จึงถูกล็อค
- ตรวจสอบว่าไม่มีความขัดแย้งระหว่าง UV สาธิตและ UV ปกติในตัวจัดการฟีเจอร์
- ติดต่อฝ่ายสนับสนุน Desoutter หาก P'RIM ปรากฏว่ามีข้อผิดพลาด
UV ไม่เพียงพอคุณสมบัติที่ทำเครื่องหมายว่า 'ใช้งานอยู่' ในตัวจัดการคุณสมบัติจะเท่ากับ UV มากกว่าที่มีอยู่ใน P'RIM ที่เชื่อมต่อ
Infinity Client ไม่สามารถระบุได้ว่าฟังก์ชันใดมีความสำคัญต่อการใช้งานมากกว่า ดังนั้นแอปพลิเคชันจึงถูกล็อคจนกว่าข้อขัดแย้งจะได้รับการแก้ไขเพิ่ม UV ให้กับ P'RIM หรือลบฟังก์ชันการทำงานออกจากการกำหนดค่าของสเตชันเพื่อลดปริมาณ UV ที่ต้องการ
คุณสมบัติต่อไปนี้ไม่ได้ใช้งานอยู่:UV ที่ตรวจพบบน P'RIM ที่เชื่อมต่อนั้นมีค่ามากกว่าที่จำเป็นสำหรับคุณสมบัติทั้งหมดที่จำเป็นในสเตชัน แต่ยังไม่ได้รับการตอบรับ
แอปพลิเคชัน Infinity Client ถูกปลดล็อคแล้วและจะทำงาน ฟังก์ชันการทำงานที่ไม่ได้รับการตอบรับจะไม่ทำงานและจะแสดงข้อผิดพลาดเพื่อแจ้งให้ผู้ใช้ทราบทำเครื่องหมายคุณสมบัติ "ไม่ใช้งาน" เป็น "ใช้งานอยู่" ในตัวจัดการคุณสมบัติ
