บทความนี้ใช้บังคับจาก:
CVI FUSION 6.23
INFINITY CLIENT 6.23
INFINITY MODULE 6.23


บทนำ

บทความต่อไปนี้อธิบายวิธีกำหนดค่าสินทรัพย์โมดูล I/O ใน Pivotware โดยใช้ Modbus TCP/IP เพื่อให้สามารถจัดการ Moxa ioLogik E1212 ได้โดย Infinity Client หรืออุปกรณ์ Infinity Module


เนื้อหา

1  การกำหนดค่า Moxa ioLogik E1212

1.1  การเดินสายไฟ Moxa ioLogik E1212

1.2  การเข้าถึง Moxa ioLogik E1212

1.3  การปรับแก้การแมปการลงทะเบียน Moxa ioLogik E1212

2  การกำหนดค่า CVI Fusion

2.1  การสร้างสินทรัพย์

2.2  การใช้และการจัดการสินทรัพย์


การกำหนดค่า Moxa ioLogik E1212


Moxa ioLogik เป็นเพียงอุปกรณ์เดียวใน Moxa ioLogik E1200 Series อุปกรณ์อื่นๆ ในซีรีส์นี้อาจทำงานและได้รับการกำหนดค่าในลักษณะเดียวกันหรือคล้ายกัน แต่อาจต้องใช้การแมปอื่นหรือการตั้งค่าเพิ่มเติม


การเดินสายไฟ Moxa ioLogik E1212

ข้อมูลเกี่ยวกับการเดินสายสามารถพบได้ในคู่มือผู้ใช้ Moxa ioLogik E1200 Series


สิ่งสำคัญที่ควรทราบเมื่อใช้ Moxa ioLogik E1212 คือค่าเริ่มต้นสามารถต่อสายเพื่อใช้การกำหนดค่าอย่างใดอย่างหนึ่งต่อไปนี้:

  • 8 อินพุต / 8 เอาต์พุต
  • 16 อินพุตเท่านั้น

Moxa ioLogik E1212 ดูเหมือนจะตรวจจับโดยอัตโนมัติว่ากำลังใช้งานโหมดใดอยู่ สิ่งสำคัญคือเราต้องรู้ว่าเราต้องการจะใช้อุปกรณ์ในโหมดใด เนื่องจากโหมดดังกล่าวจะเปลี่ยนการแมปที่จำเป็นเพื่อนำเข้าไปยังซอฟต์แวร์ Pivotware ของเรา


การเข้าถึง Moxa ioLogik E1212

Moxa ioLogik E1212 สามารถเข้าถึงได้ทางเว็บเบราว์เซอร์หรือใช้ซอฟต์แวร์ ioSearch ของ Moxa ซึ่งสามารถดาวน์โหลดได้ที่นี่


การเข้าถึง Moxa ioLogik E1212 โดยใช้ ioSearch

  • หลังจากดาวน์โหลดแพ็คเกจซอฟต์แวร์จาก Moxa แล้ว ให้ติดตั้ง ioSearch
  • เชื่อมต่อสายอีเทอร์เน็ตระหว่าง PC ของคุณกับ Moxa ioLogik E1212
  • ตรวจสอบให้แน่ใจว่าพอร์ตอีเทอร์เน็ตของ PC ของคุณตั้งค่าให้ใช้ DHCP แทนที่จะเป็นที่อยู่ IP แบบคงที่
  • รัน ioSearch
  • คลิกเริ่มการค้นหาเพื่อค้นหาอัตโนมัติสำหรับตัวควบคุม ioLogik ทั้งหมดที่สามารถเข้าถึงได้ สามารถระบุตัวตนได้ด้วยที่อยู่ MAC
  • หลังจากการค้นหาเสร็จสิ้น อุปกรณ์ที่เข้าถึงได้ทั้งหมดจะแสดงรายการและสามารถกำหนดค่าได้ในระดับพื้นฐาน


คุณจะต้องเข้าถึงอุปกรณ์โดยใช้เว็บเบราว์เซอร์เพื่อแก้ไขการตั้งค่าขั้นสูง เช่น การแมปการลงทะเบียน อย่างไรก็ตาม จาก ioSearch คุณสามารถเปลี่ยนที่อยู่ IP ให้เหมาะกับความต้องการของคุณได้


หากต้องการเปลี่ยนที่อยู่ IP ของอุปกรณ์หรือการตั้งค่าอื่น ๆ คุณจะต้องคลิกขวาที่ Moxa ioLogik ที่คุณต้องการแก้ไขและเลือก "ปลดล็อค" ก่อน รหัสผ่านเริ่มต้นคือ “moxa”


การเข้าถึง Moxa ioLogik E1212 โดยใช้เว็บเบราว์เซอร์

  • เชื่อมต่อสายอีเทอร์เน็ตระหว่าง PC ของคุณกับ Moxa ioLogik E1212
  • ที่อยู่ IP เริ่มต้นของ Moxa ioLogik E1212 คือ 192.168.127.254 ตรวจสอบให้แน่ใจว่าพอร์ตอีเทอร์เน็ตของ PC ของคุณตั้งค่าเป็นที่อยู่ IP แบบคงที่ภายในช่วง 192.168.127.2/253
  • เปิดเว็บเบราว์เซอร์ของคุณ (Google Chrome, Microsoft Edge ฯลฯ) และพิมพ์ 192.168.127.254 ลงในแถบที่อยู่
  • คุณจะถูกถามถึงรหัสผ่าน รหัสผ่านเริ่มต้นคือ “moxa”


จากเว็บเบราว์เซอร์ คุณสามารถแก้ไขการตั้งค่ารวมถึงการแมปการลงทะเบียนและที่อยู่ IP ได้


การปรับแก้การแมปการลงทะเบียน Moxa ioLogik E1212

  • เข้าถึง Moxa ioLogik ด้วยเว็บเบราว์เซอร์และลงชื่อเข้าใช้อุปกรณ์

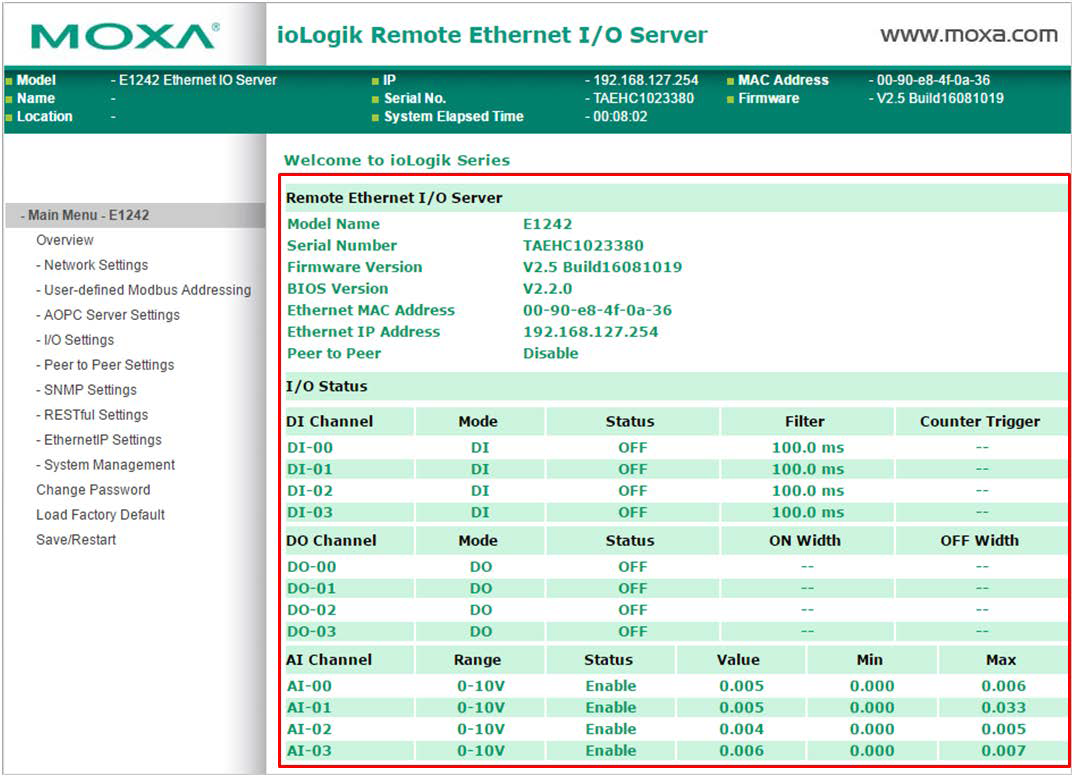

  • จดบันทึกในหน้าภาพรวมว่าคุณมีช่องกี่ช่อง:

ในตัวอย่างนี้ (ไม่ใช่ E1212) มีอินพุตดิจิตอล 4 ช่อง, เอาต์พุตดิจิตอล 4 ช่อง และอินพุตอะนาล็อก 4 ช่อง ใน Moxa ioLogik E1212 คุณจะเห็นเพียงหนึ่งในสองการตั้งค่าตามการเดินสายของคุณ:

  • 8 อินพุตดิจิตอล / 8 เอาต์พุตดิจิตอล
  • อินพุตดิจิตอล 16 ช่องเท่านั้น

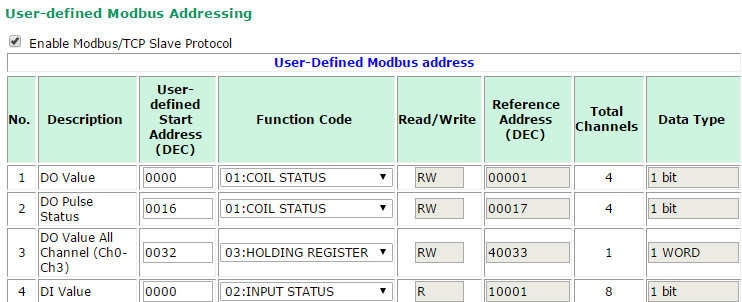

เมื่อสังเกตแล้ว ให้คลิกที่ "การกำหนดที่อยู่ Modbus ที่ผู้ใช้กำหนด" เพื่อเปิดการแมปรีจิสเตอร์ปัจจุบัน โดยจะมีลักษณะดังนี้:

  • ใช้คอลัมน์ "ที่อยู่เริ่มต้นที่ผู้ใช้กำหนด (DEC) เพื่อค้นหาบันทึกที่มี 0048
  • ตรวจสอบให้แน่ใจว่า "รหัสฟังก์ชัน" สำหรับแถวนี้ตั้งค่าเป็น 03:HOLDING REGISTER
  • บันทึก/ส่งการเปลี่ยนแปลงของคุณที่ด้านล่างของหน้าต่าง
  • ขณะนี้อุปกรณ์ควรพร้อมใช้งานใน Pivotware แล้ว


การกำหนดค่า CVI Fusion


การสร้างสินทรัพย์

  • เปิด CVI Fusion
  • เปิดตัวจัดการสินทรัพย์
  • เปิด/สร้างโครงการที่คุณต้องการ

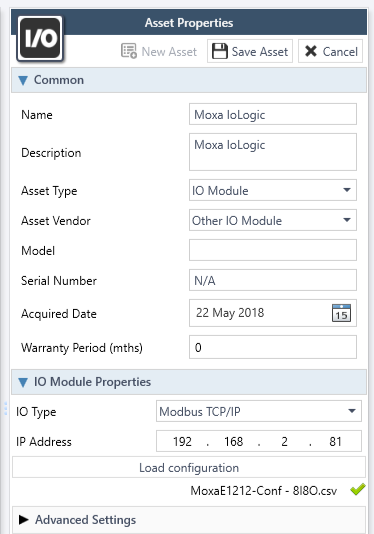

  • คลิกสินทรัพย์ใหม่
  • ในประเภทสินทรัพย์และผู้จำหน่ายสินทรัพย์ เลือก "โมดูล IO > โมดูล IO อื่น ๆ" ต่อไปนี้
  • ในประเภท IO ให้เลือก “Modbus TCP/IP”
  • กำหนดที่อยู่ IP ของ Moxa ioLogik E1212 ของคุณ
  • นำเข้า Modbus Mapping ที่คุณต้องการ (ดูที่แนบมากับบทความด้านล่างของหน้า)

ฉันควรใช้ Modbus Mapping ใด?

หากอุปกรณ์ของคุณต่อสายเพื่อใช้อินพุตดิจิตอล 8 ช่องและเอาต์พุตดิจิตอล 8 ช่อง ให้ใช้:

MoxaE1212-Conf - 8I8O.csv


หากอุปกรณ์ของคุณต่อสายเพื่อใช้อินพุตดิจิตอล 16 ช่อง ให้ใช้:

MoxaE1212-Conf - 16I.csv


การแมปทั้งสองสามารถพบได้ด้านล่างของบทความเพื่อดาวน์โหลด


การใช้และการจัดการสินทรัพย์

เมื่อการกำหนดค่าข้างต้นทั้งหมดเกิดขึ้นและมีการสร้างเนื้อหาในตัวจัดการสินทรัพย์ การกำหนดค่าทั้งหมดจะดำเนินต่อไปตามปกติ อุปกรณ์เชื่อมโยงกับสถานีเป็นสินทรัพย์ภายในเครื่อง จากนั้นจึงปฏิบัติเหมือนเป็นโซน
